Trong bài viết này, chúng ta xem xét sơ đồ hộp cầu chì và rơ le Chevrolet Aveo (2007-2011) thế hệ đầu tiên. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Chevrolet Aveo 2007, 2008, 2009, 2010 và 2011 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Chevrolet Aveo (2007-2011)
Cầu chì bật lửa xì gà (ổ cắm điện) trong Chevrolet Aveo nằm trong hộp cầu chì bảng điều khiển. 2007, 2008 (Hatchback) – xem cầu chì “LTR” (Bật lửa xì gà) và “AUX LTR” (Bật lửa xì gà phụ)). 2007, 2008 (Sedan) – xem cầu chì “CIGAR” (Bật lửa xì gà, Ổ cắm điện phụ). 2009, 2010, 2011 – xem cầu chì “CIGAR” (Bật lửa xì gà) và “SOKET” (Giắc cắm điện).
Bảng điều khiển

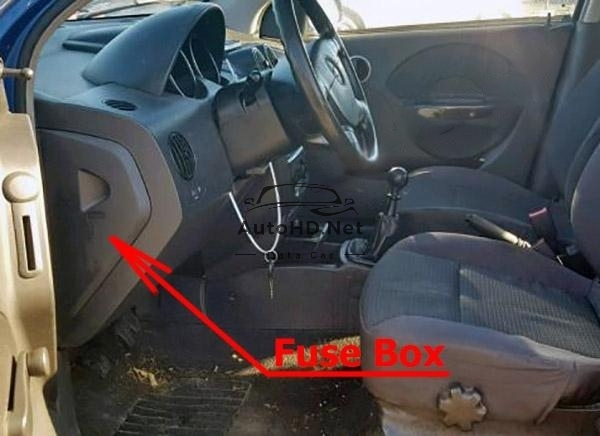

Hộp cầu chì nằm ở phía người lái của bảng điều khiển, phía sau nắp.
Xe Hatchback (2007, 2008)

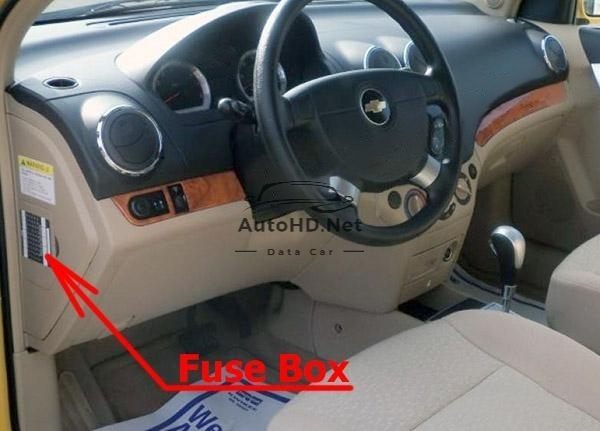

Xe mui kín

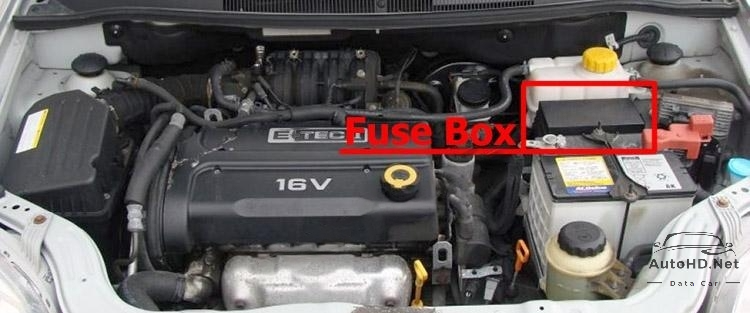

Khoang động cơ
Sơ đồ hộp cầu chì và rơ le Chevrolet Aveo (2007-2011)

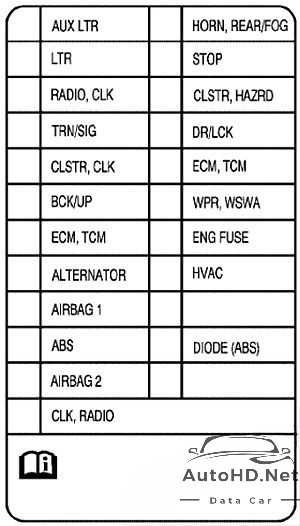

Bảng điều khiển 2007, 2008 (Xe Hatchback)
Chức năng hộp cầu chì trong bảng điều khiển (2007, 2008 (Hatchback))
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| AUX LTR | Bật lửa thuốc lá phụ |
| HORN, REAR/FOG | Còi, Đèn sương mù phía sau |
| LTR | Bật lửa thuốc lá |
| STOP | Đèn dừng |
| RADIO, CLK | Âm thanh, Đồng hồ |
| CLSTR, HAZRD | Bảng điều khiển cụm, đèn báo nguy hiểm |
| TRN/SIG | Đèn báo rẽ |
| DR/LCK | Khóa cửa, Mở cửa không cần chìa khóa từ xa |
| CLST, CLK | Bảng điều khiển cụm đồng hồ, đồng hồ |
| ECM, TOM | Mô-đun điều khiển động cơ (ECM), Mô-đun điều khiển hộp số (TCM) |
| BCK/UP | Đèn dự phòng |
| WPR, WSWA | Cần gạt nước, Máy giặt |
| ECM, TOM | Mô-đun điều khiển động cơ (ECM), Mô-đun điều khiển hộp số (TCM) |
| ENG FUSE | Cầu chì động cơ |
| ALTERNATOR | Máy phát điện |
| Hệ thống HVAC | Quạt HVAC |
| AIRBAG 1 | Túi khí 1 |
| BLANK | Không sử dụng |
| ABS | Hệ thống chống bó cứng phanh |
| DIODE (ABS) | Điốt hệ thống chống bó cứng phanh |
| AIRBAG 2 | Túi khí 2 |
| BLANK | Không sử dụng |
| CLK, RADIO | Đồng hồ, Âm thanh |
Khoang động cơ
Chức năng hộp cầu chì và rơle trong khoang động cơ (2007, 2008 (Hatchback))
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| HI BEAM RT | Đèn pha chiếu xa phía hành khách |
| DIS | Hệ thống đánh lửa trực tiếp |
| HI BEAM LT | Đèn pha chiếu xa bên tài xế |
| DIODE (FOG) | Đèn sương mù Diode |
| LOW BEAM RT | Đèn pha chiếu gần phía hành khách |
| ILLUM RT | Đèn đỗ xe bên phải, mạch chiếu sáng |
| LOW BEAM LT | Đèn pha chiếu gần phía tài xế |
| ILLUM LT | Đèn đỗ xe bên tài xế, đèn biển số |
| INT LTS | Đèn phòng |
| INJECTOR | kim phun |
| DEFOG | máy khử sương |
| S/ROOF | Cửa sổ trời |
| ILLUM LAMPS | Rơ le chiếu sáng |
| HORN | Còi |
| HEAD LAMPS | Đèn pha |
| FUEL | Bơm nhiên liệu |
| A/C | Máy nén điều hòa không khí |
| FOG LAMPS | Đèn sương mù phía trước |
| HVAC BLOWER | Sưởi ấm: Thông gió, Quạt điều hòa không khí |
| ABS | Hệ thống chống bó cứng phanh |
| I/P FUSE BATT | Hộp cầu chì bảng điều khiển |
| COOL FAN | Quạt tản nhiệt |
| IGN2 | Đánh lửa 2 |
| BLANK | Trống |
| IGN1 | Đánh lửa 1 |
| PWR WNDW | Cửa sổ điện |
| SPARE | Dự phòng |
| Rơ le | |
| BLANK | Không sử dụng |
| COOL FAN LOW | Quạt làm mát thấp |
| HEAD LAMPS HI | Đèn pha chiếu xa |
| HEAD LAMPS LOW | Đèn pha chiếu gần |
| PWR WNDW | Cửa sổ điện |
| FRT FOG | Đèn sương mù |
| MAIN POWER | Nguồn điện chính |
| FUEL PUMP | Bơm nhiên liệu |
| A/C COMPRSR | Máy nén điều hòa không khí |
| COOL FAN HI | Quạt làm mát cao |
| ILLUM LAMPS | Đèn chiếu sáng |
| BLANK | Không sử dụng |

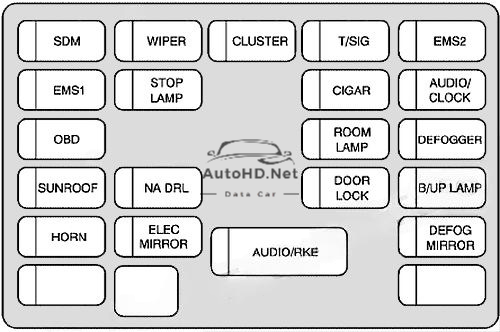

Bảng điều khiển 2007, 2008 (Xe mui kín)
Chức năng hộp cầu chì trong bảng điều khiển (2007, 2008 (Sedan))
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| SDM | Mô-đun cảm biến và chẩn đoán |
| WIPER | Công tắc gạt nước kính chắn gió, Động cơ gạt nước kính chắn gió |
| CLUSTER | Bảng điều khiển cụm, công tắc phanh, chế độ chống trộm |
| T/SIG | Đèn báo rẽ, công tắc cảnh báo nguy hiểm |
| EMS2 | Công tắc đèn dừng |
| EMS1 | Khối cầu chì phòng động cơ, H02S phía sau, Mô-đun điều khiển hộp số, VSS, Bơm nhiên liệu |
| STOP LAMP | Công tắc phanh |
| CIGAR | Bật lửa thuốc lá, ổ cắm điện phụ |
| AUDIO/CLOCK | Radio, Đồng hồ |
| OBD | Chẩn đoán trên xe, Thiết bị cố định |
| ROOM LAMP | Đèn cốp, Công tắc mở cốp, Cụm đèn, Đèn vòm |
| DEFOGGER | Bộ phận làm mát phía sau |
| SUNROOF | Mô-đun cửa sổ trời (Tùy chọn) |
| DRL | Đèn chạy ban ngày |
| DOOR LOCK | Khóa/Mở cửa |
| B/UP LAMP | Đèn dự phòng |
| HORN | Còi |
| ELEC MIRROR | Công tắc điều khiển gương, đèn mái vòm, công tắc điều hòa không khí |
| AUDIO/RKE | Radio, Khóa cửa từ xa không cần chìa khóa, Đồng hồ, Gương chỉnh điện, Mô-đun chống trộm |
| DEFOG MIRROR | Bộ gương chỉnh điện, công tắc điều hòa |
| BLANK | Không sử dụng |
| BLANK | Không sử dụng |
| BLANK | Không sử dụng |

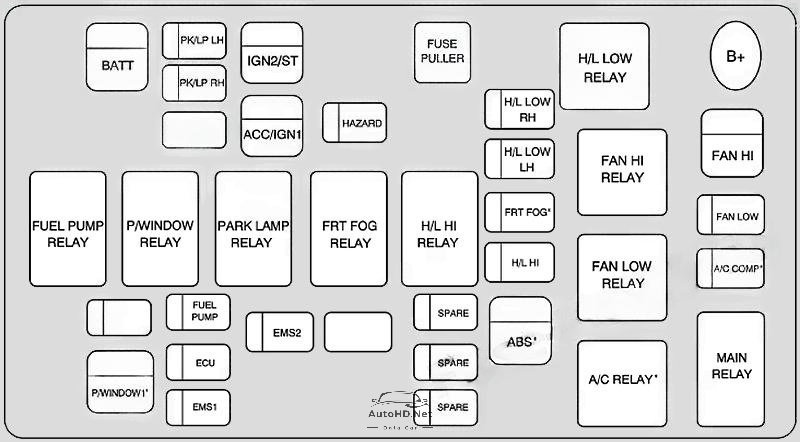

Khoang động cơ
Chức năng hộp cầu chì và rơle trong khoang động cơ (2007, 2008 (Sedan))
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| BATT | Khối cầu chì bảng điều khiển |
| PK/LP LH | Đèn đỗ xe phía tài xế: Đèn hậu |
| PK/LP RH | Đèn đỗ xe phía hành khách; Đèn hậu |
| IGN2/ST | Công tắc đánh lửa |
| ACC/IGN1 | Công tắc đánh lửa |
| HAZARD | Đèn báo nguy hiểm. Hệ thống chống trộm |
| H/L LOW RH | Đèn pha chiếu gần phía hành khách |
| FAN HI | Quạt làm mát tốc độ cao |
| H/L LOW LH | Đèn pha chiếu gần phía tài xế |
| FRT FOG | Đèn sương mù phía trước (Tùy chọn) |
| H/L LOW RH | Quạt làm mát tốc độ thấp |
| H/L HI | Đèn pha chiếu xa |
| A/C COMP | Máy nén điều hòa không khí (Tùy chọn) |
| FUEL PUMP | Bơm nhiên liệu |
| SPARE | Dự phòng |
| ABS | Hệ thống chống bó cứng phanh (Tùy chọn) |
| EMS2 | Van LEGR, HO2S, van điện từ xả bình EVAP, cảm biến CMP |
| P/WINDOW1 | Công tắc cửa sổ điện (Tùy chọn) |
| ECU | Mô-đun điều khiển động cơ, Mô-đun điều khiển hộp số |
| SPARE | Dự phòng |
| EMS1 | Mô-đun điều khiển động cơ, kim phun, quạt làm mát. Máy nén điều hòa không khí |
| SPARE | Dự phòng |
| Rơ le | |
| H/L LOW RELAY | Rơ le đèn pha chiếu gần |
| FAN HI RELAY | Rơ le tốc độ cao của quạt làm mát |
| RƠ LE FUEL PUMP | Rơ le bơm nhiên liệu |
| P/WINDOW RELAY | Rơ le cửa sổ điện |
| PARK LAMP RELAY | Rơ le đèn đỗ xe |
| FRT FOG RELAY | Rơ le đèn sương mù phía trước |
| H/L HI RELAY | Rơ le đèn pha chiếu xa |
| FAN LOW RELAY | Rơ le tốc độ thấp của quạt làm mát |
| A/C RELAY | Rơ le điều hòa không khí (Tùy chọn) |
| MAIN RELAY | Rơ le chính |

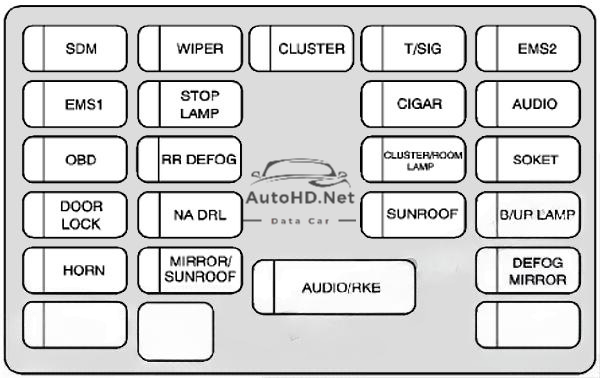

Bảng điều khiển 2009, 2010, 2011
Chức năng hộp cầu chì trong bảng điều khiển (2009, 2010, 2011)
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| AUDIO | Âm thanh, Đồng hồ, Thiết bị chống trộm |
| AUDIO/RKE | Công tắc A/C, Đồng hồ, Bộ gương chỉnh điện, Âm thanh, Mô-đun chống trộm, TPMS |
| B/UP LAMP | Công tắc PNP, Công tắc đèn lùi |
| BLANK | Không sử dụng |
| BLANK | Không sử dụng |
| BLANK | Không sử dụng |
| BLANK | Không sử dụng |
| CIGAR | Bật lửa xì gà |
| CLUSTER | Công tắc phanh, TPMS, Mô-đun chống trộm |
| DEFOG MIRROR | Bộ gương chỉnh điện, công tắc A/C |
| RR DEFOG | Sương mù phía sau |
| DOOR LOCK | Khóa cửa |
| NA DRL | Mạch đèn DRL NA |
| MIRROR/ SUNROOF | Công tắc điều khiển gương, đèn phòng, công tắc A/C |
| EMS1 | Khối cầu chì phòng động cơ, TCM, VSS, Bơm nhiên liệu |
| EMS2 | Công tắc đèn dừng |
| HORN | Còi |
| OBD | DLC, Thiết bị chống trộm |
| CLUSTER/ ROOM LAMP | Đèn phòng cốp, Công tắc mở cốp, IPC, Đèn phòng |
| SDM | Mô-đun cảm biến và chẩn đoán |
| SOKET | Jack nguồn |
| STOP LAMP | Công tắc phanh |
| SUNROOF | Mô-đun cửa sổ trời (Tùy chọn) |
| T/SIG | Công tắc nguy hiểm |
| WIPER | Công tắc gạt nước, Động cơ gạt nước |

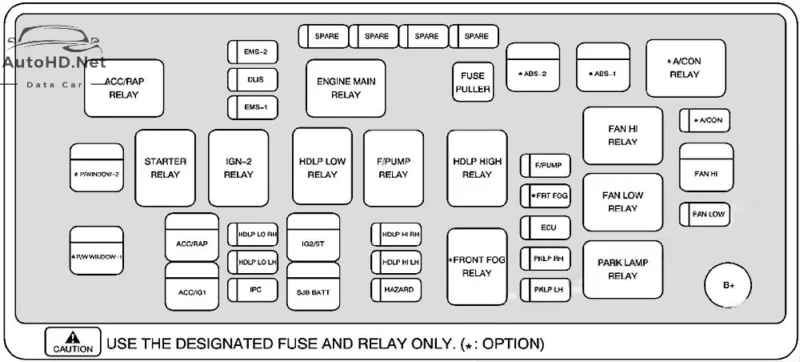

Khoang động cơ
Chức năng hộp cầu chì và rơle trong khoang động cơ (2009, 2010, 2011)
| Tên | Linh kiện, mạch bảo vệ |
|---|---|
| FAN HI | Rơ le HI của quạt làm mát |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Khối cầu chì bảng điều khiển |
| ACC/IG1 | Tiếp sức IGN1 |
| IG2/ST | Rơ le IGN2, Rơ le khởi động |
| ACC/RAP | Khối cầu chì bảng điều khiển |
| P/WINDOW-2 | Công tắc cửa sổ điện |
| P/W WINDOW-1 | Công tắc cửa sổ điện |
| H/L LOW RH | Rơ le quạt làm mát THẤP |
| T/T | Rơ le máy nén A/C |
| PKLP-LH | Đèn hậu (trái), Đèn báo rẽ (phải), Đèn báo rẽ & Đèn đỗ xe (trái), Đèn biển số |
| PKLP RH | Đèn hậu (RH), Đèn báo rẽ (RH), Đèn báo rẽ & Đèn đỗ xe (RH), Đèn biển số, Khối cầu chì I/P |
| ECU | ECM, TCM |
| FRT FOG | Rơ le đèn sương mù phía trước |
| F/PUMP | Rơ le bơm nhiên liệu |
| HAZARD | Công tắc cảnh báo nguy hiểm, công tắc tiếp điểm mui xe |
| HDLP HI LH | Đèn pha (LH), IPC |
| HDLP HI RH | Đèn pha (RH) |
| IPC | IPC |
| HDLP LO LH | Đèn pha (LH), Khối cầu chì I/P |
| HDLP LO RH | Đèn pha (RH) |
| EMS-1 | ECM, Kim phun |
| DLIS | Công tắc đánh lửa |
| EMS-2 | Van điện từ xả bình EVAP, Bộ gia nhiệt nhiệt độ, H02S, Cảm biến MAF |
| SPARE | Không sử dụng |
| Rơ le | |
| F/PUMP RELAY | Bơm nhiên liệu |
| STARTER RELAY | Người khởi đầu |
| PARK LAMP RELAY | Đèn công viên |
| FRONT FOG RELAY | Đèn sương mù |
| HDLP HIGH RELAY | Đèn pha cao |
| HDLP LOW RELAY | Đèn pha thấp |
| FAN HIGH RELAY | Quạt làm mát cao |
| FAN LOW RELAY | Quạt làm mát thấp |
| A/C RELAY ON | Máy điều hòa không khí |
| ENGINE MAIN RELAY | Nguồn điện chính |
| ACC/RAP RELAY | Khối cầu chì I/P |
| IGN-2 RELAY | Đánh lửa |
