Xe SUV crossover nhỏ gọn Chevrolet Captiva Sport được sản xuất từ năm 2012 đến năm 2016. Trong bài viết này, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Chevrolet Captiva Sport các đời 2012, 2013, 2014, 2015 và 2016 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Chevrolet Captiva Sport (2012-2016)
Thông tin từ sách hướng dẫn sử dụng năm 2013 và 2014 được sử dụng. Vị trí và chức năng của cầu chì trong xe ô tô được sản xuất vào những thời điểm khác có thể khác.
Cầu chì bật lửa xì gà (ổ cắm điện) trong Chevrolet Captiva Sport nằm trong hộp cầu chì bảng điều khiển (xem cầu chì “APO JACK (CONSOLE)” (Giắc cắm ổ cắm điện phụ), “APO JACK (HÀNG HÀNG PHÍA SAU)” (Giắc cắm ổ cắm điện phụ hàng hóa phía sau) và “CIGAR” (Bật lửa xì gà)).
Vị trí hộp cầu chì
Nó nằm bên dưới bảng điều khiển ở phía hành khách, phía sau nắp bảng điều khiển trung tâm.

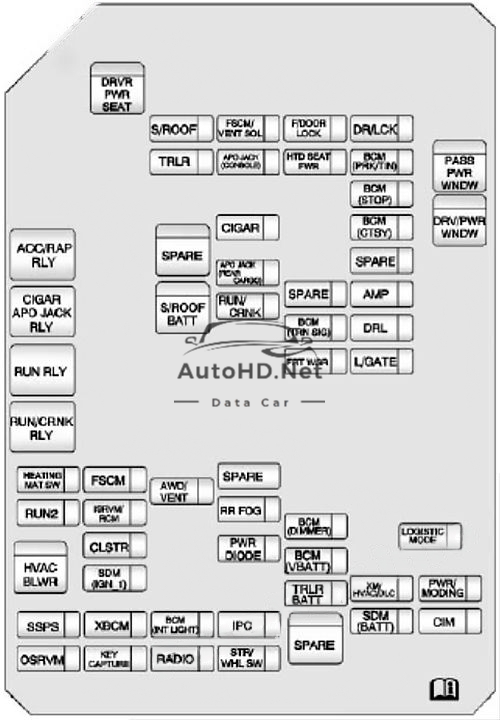

Sơ đồ hộp cầu chì và rơ le Chevrolet Captiva Sport (2012-2016)
Chức năng hộp cầu chì và rơle trong Bảng điều khiển
| Tên | Mô tả chức năng |
|---|---|
| AMP | Bộ khuếch đại |
| APO JACK (CONSOLE) | Giắc cắm điện phụ |
| APO JACK (REAR CARGO) | Jack cắm ổ cắm điện phụ cho hàng hóa phía sau |
| AWD/VENT | Hệ dẫn động bốn bánh/ Thông gió |
| BCM (CTSY) | Mô-đun điều khiển thân xe (Ảnh lịch sự) |
| BCM (DIMMER) | Mô-đun điều khiển thân xe (Dimmer) |
| BCM (INT LIGHT) | Mô-đun điều khiển thân xe (Đèn nội thất) |
| BCM (PRK/TN) | Mô-đun điều khiển thân xe (Đỗ xe/ Đèn báo rẽ) |
| BCM (STOP) | Mô-đun điều khiển thân xe (Đèn dừng) |
| BCM (TRN SIG) | Mô-đun điều khiển thân xe (Đèn báo rẽ) |
| BCM (VBATT) | Mô-đun điều khiển thân xe (Điện áp pin) |
| CIGAR | Bật lửa thuốc lá |
| CIM | Mô-đun tích hợp truyền thông |
| CLSTR | Cụm công cụ |
| DRL | Đèn chạy ban ngày |
| DR/LCK | Khóa cửa tài xế |
| DRVR PWR SEAT | Ghế lái chỉnh điện |
| DRV/ PWR WNDW | Cửa sổ chỉnh điện cho tài xế |
| F/DOOR LOCK | Khóa cửa nhiên liệu |
| FRT WSR | Máy giặt phía trước |
| FSCM | Mô-đun điều khiển hệ thống nhiên liệu |
| FSCM VENT SOL | Mô-đun điều khiển hệ thống nhiên liệu Van điện từ |
| HEATING MAT SW | Công tắc tấm sưởi ấm |
| HTD SEAT PWR | Ghế sưởi ấm |
| HVAC BLWR | Quạt sưởi, thông gió và điều hòa không khí |
| IPC | Bảng điều khiển cụm |
| ISRVM/RCM | Gương chiếu hậu bên trong/Mô-đun la bàn từ xa |
| KEY CAPTURE | Chụp chìa khóa |
| L/GATE | Cửa nâng |
| LOGISTIC MODE | Chế độ hậu cần |
| OSRVM | Gương chiếu hậu bên ngoài |
| PASS PWR WNDW | Cửa sổ chỉnh điện cho hành khách |
| PWR DIODE | Điốt công suất |
| PWR/ MODING | Điều chỉnh công suất |
| RADIO | Radio |
| RR FOG | Bộ phận làm mát phía sau |
| RUN 2 | Chìa khóa pin nguồn khi chạy |
| RUN/CRNK | Chạy tay quay |
| SDM (BATT) | Mô-đun chẩn đoán an toàn (Pin) |
| SDM (IGN 1) | Mô-đun chẩn đoán an toàn (Đánh lửa 1) |
| SPARE | Dự phòng |
| S/ROOF | Cửa sổ trời |
| S/ROOF BATT | Pin cửa sổ trời |
| SSPS | Hệ thống lái trợ lực cảm biến tốc độ |
| STR/ WHL SW | Công tắc vô lăng |
| TRLR | Đoạn phim giới thiệu |
| TRLR BATT | Pin xe kéo |
| XBCM | Mô-đun điều khiển thân xe xuất khẩu |
| XM/ HVAC/DLC | Đài phát thanh vệ tinh SiriusXM (nếu được trang bị)/Hệ thống sưởi ấm, thông gió và điều hòa không khí/Kết nối liên kết dữ liệu |
| Rơ le | |
| ACC/ RAP RLY | Phụ kiện/Chạy Phụ kiện Nguồn điện |
| CIGAR APO JACK RLY | Ổ cắm thuốc lá và nguồn điện phụ |
| RUN/ CRN K RLY | Chạy/Quay |
| RUN RLY | Chạy |
Hộp cầu chì khoang động cơ

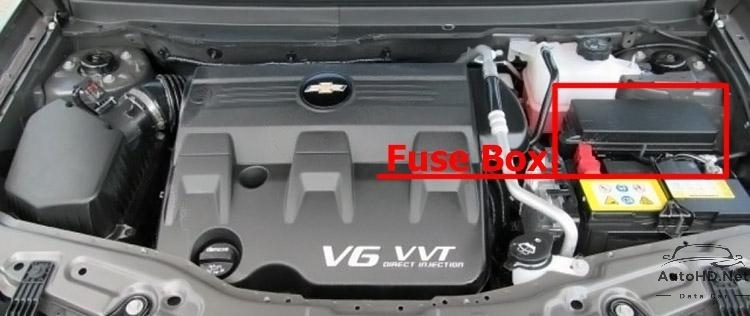

Vị trí hộp cầu chì
Nó nằm ở khoang động cơ.

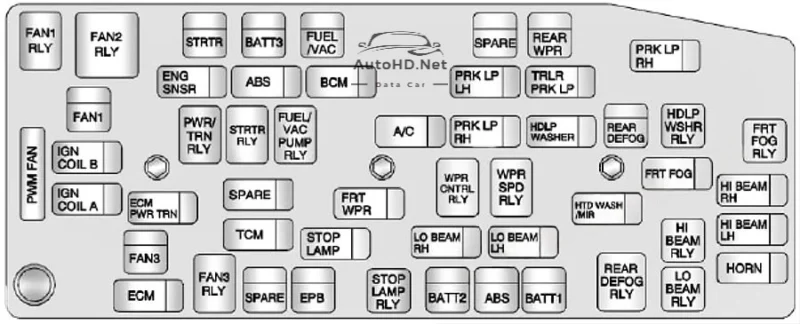

Sơ đồ hộp cầu chì
Chức năng hộp cầu chì và rơle trong khoang động cơ
| Tên | Mô tả chức năng |
|---|---|
| ABS | Hệ thống chống bó cứng phanh |
| A/C | Hệ thống sưởi ấm, thông gió và điều hòa không khí |
| BATT1 | Khối cầu chì bảng điều khiển chính 1 |
| BATT2 | Khối cầu chì bảng điều khiển chính 2 |
| BATT3 | Khối cầu chì bảng điều khiển chính 3 |
| BCM | Mô-đun điều khiển thân xe |
| ECM | Mô-đun điều khiển động cơ |
| ECM PWR TRN | Mô-đun điều khiển động cơ/Hệ thống truyền lực |
| ENG SNSR | Cảm biến động cơ khác nhau |
| EPB | Phanh đỗ xe điện |
| FAN1 | Quạt làm mát 1 |
| FAN3 | Quạt làm mát 3 |
| FRTFOG-TỰA | Đèn sương mù phía trước |
| FRT-WPR | Động cơ gạt nước phía trước |
| FUEL/VAC | Bơm nhiên liệu/ Bơm chân không |
| HDLP WASHER | Máy rửa đèn pha |
| HI BEAM LH | Đèn pha chiếu xa (bên trái) |
| HI BEAM RH | Đèn pha chiếu xa (phải) |
| HORN | Còi |
| HTD WASH/MIR | Nước rửa kính nóng/Gương nóng |
| IGN COIL A | Cuộn dây đánh lửa A |
| IGN COIL B | Cuộn dây đánh lửa B |
| LO BEAM LH | Đèn pha chiếu gần (bên trái) |
| LO BEAM RH | Đèn pha chiếu gần (phải) |
| PRK LP LH | Đèn đỗ xe (bên trái) |
| PRK LP RH | Đèn đỗ xe (phải) |
| PRK LP RH | Đèn đỗ xe (phải) (Đèn đỗ xe Châu Âu) |
| PWM FAN | Quạt điều chế độ rộng xung |
| REAR DEFOG | Máy làm tan sương cửa sổ sau |
| RERWPR | Động cơ gạt nước phía sau |
| SPARE | Không sử dụng |
| STOP LAMP | Đèn dừng |
| STRTR | Người khởi đầu |
| TCM | Mô-đun điều khiển truyền dẫn |
| TRLR PRK-LP | Đèn đỗ xe kéo |
| Rơ le | |
| FAN1 RLY | Quạt làm mát 1 |
| FAN2 RLY | Quạt làm mát 2 |
| FAN3 RLY | Quạt làm mát 3 |
| FRT FOG RLY | Đèn sương mù phía trước |
| FUEL/VAC PUMP RLY | Rơ le bơm nhiên liệu/bơm chân không |
| HDLP WSHR RLY | Máy rửa đèn pha |
| HI BEAM RLY | Đèn pha chiếu xa |
| LO BEAM RLY | Đèn pha chiếu gần |
| PWR / TRN RLY | Hệ thống truyền động |
| REAR DEFOG RLY | Máy làm tan sương cửa sổ sau |
| STOP LAMP RLY | Đèn dừng |
| STRTR RLY | Người khởi đầu |
| WPR CNTRL RLY | Kiểm soát cần gạt nước |
| WPR SPD RLY | Tốc độ gạt nước |

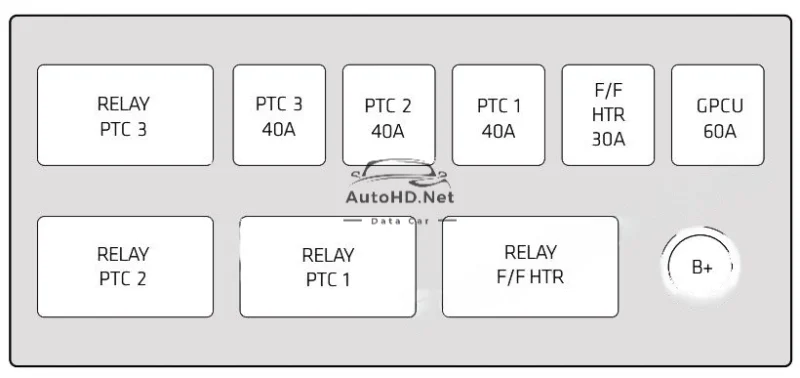

Hộp cầu chì khoang động cơ phụ (Chỉ dành cho động cơ Diesel)
