Cầu chì bật lửa xì gà/ổ cắm điện trong xe Chevrolet Orlando là cầu chì số 6 (Bật lửa xì gà), số 7 (Ổ cắm điện) và số 26 (Ổ cắm điện phụ) trong hộp cầu chì bảng điều khiển.

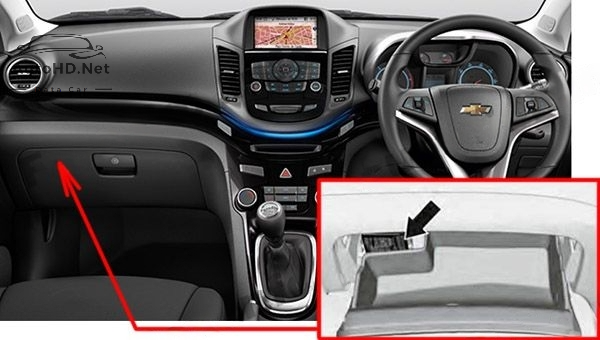

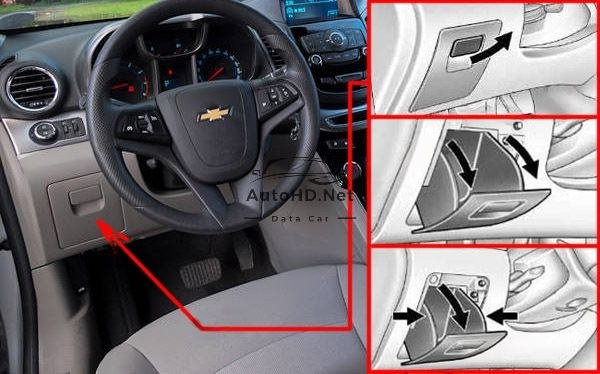

Nó nằm ở bảng điều khiển (bên trái), phía sau nắp (phía sau hộp đựng găng tay bên phải).

Xe lái bên trái

Xe lái bên phải

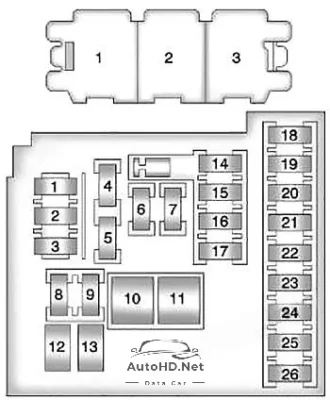

Sơ đồ hộp cầu chì và rơ le Chevrolet Orlando

Chức năng hộp cầu chì và rơle trong Bảng điều khiển

Số	Linh kiện, mạch bảo vệ	Ampe [A]
1	Mô-đun điều khiển điện thoại di động	10
2	Bộ chuyển đổi DC/DC	–
3	Mô-đun điều khiển thân xe	25
4	Radio	20
5	Mô-đun điều khiển hỗ trợ đỗ xe, còi báo động, công tắc đa chức năng – Bảng điều khiển trung tâm, màn hình hiển thị	7,5
6	Bật lửa xì gà	20
7	Ổ cắm điện	20
8	Mô-đun điều khiển thân xe	30
9	Mô-đun điều khiển thân xe	30
10	Mô-đun điều khiển thân xe	30
11	Mô-đun điều khiển động cơ quạt gió	40
12	Không sử dụng	–
13	Mô-đun điều khiển ghế sưởi ấm	25
14	Đầu nối liên kết dữ liệu, Đầu nối cấp dầu	7,5
15	Mô-đun chẩn đoán và cảm biến hạn chế bơm hơi	10
16	Rơ le nhả nắp khoang sau	10
17	Mô-đun điều khiển HVAC / Bộ điều khiển HVAC	15
18	Đoạn phim giới thiệu	–
19	Cảm biến pin	–
20	Không sử dụng	–
21	Cụm công cụ	15
22	Công tắc đánh lửa	2
23	Mô-đun điều khiển thân xe	20
24	Mô-đun điều khiển thân xe	20
25	Không sử dụng	–
26	Ổ cắm điện phụ	20
	Rơ le không thể bảo dưỡng (Bảng mạch in (PCB)):
1	Rơ le nhả cửa sau
2	Chuyển tiếp chế độ hậu cần 1
3	Rơ le nguồn phụ

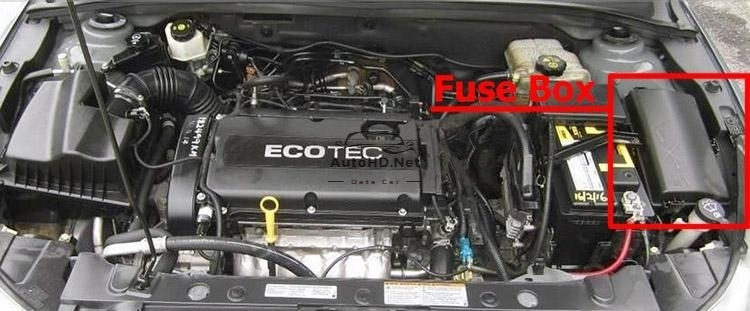

Nó nằm trong khoang động cơ, bên dưới nắp đậy.

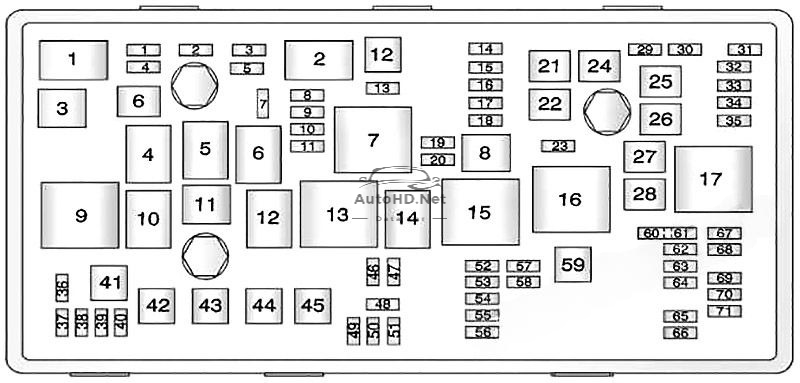

Sơ đồ hộp cầu chì khoang động cơ Chevrolet Orlando

Chức năng hộp cầu chì và rơle trong khoang động cơ

Số	Linh kiện, mạch bảo vệ	Ampe [A]
1	Mô-đun điều khiển truyền dẫn	15
2	Mô-đun điều khiển động cơ	15
3	Không sử dụng	–
5	Mô-đun điều khiển truyền động, Mô-đun điều khiển động cơ, Cảm biến lưu lượng không khí/nhiệt độ không khí nạp, Cảm biến tốc độ đầu ra	15
6	Rơ le gạt nước kính chắn gió	30
7	Không sử dụng	–
8	Kim phun nhiên liệu	15
9	Cuộn dây đánh lửa, kim phun nhiên liệu	15
10	Mô-đun điều khiển động cơ, Cảm biến tốc độ đầu ra	15
11	Cảm biến oxy được làm nóng	10
12	Động cơ khởi động	30
13	Van điện từ thông hơi bình chứa khí thải bay hơi (EVAP)	7,5
14	Không sử dụng	–
15	Cần gạt nước phía sau
16	Cảm biến chất lượng không khí	7,5
17	Mô-đun chẩn đoán và cảm biến hạn chế bơm hơi	5
18	Mô-đun điều khiển bơm nhiên liệu	10
19	Không sử dụng	–
20	Rơ le bơm nhiên liệu	20
21	Động cơ cửa sổ, cửa trước	30
22	Không sử dụng	–
23	Không sử dụng	–
24	Động cơ cửa sổ, cửa trước	30
25	Bơm chân không điện tử
26	Mô-đun điều khiển phanh điện tử (EBCM)	40
27	Bộ thu khóa cửa điều khiển từ xa	30
28	Lưới tản nhiệt phía sau	40
29	Không sử dụng	–
30	Mô-đun điều khiển phanh điện tử (EBCM)	15
31	Mô-đun điều khiển thân xe	20
32	Mô-đun điều khiển thân xe	20
33	Mô-đun điều khiển ghế sưởi ấm	30
34	Mô-đun điều khiển cửa sổ trời	25
35	Bộ khuếch đại âm thanh	30
36	Không sử dụng	–
37	Đèn pha – Đèn pha bên phải	10
38	Đèn pha – Đèn pha chính bên trái	10
39	Không sử dụng	–
40	Không sử dụng	–
41	Không sử dụng	–
42	Rơ le quạt làm mát, động cơ quạt làm mát	20/30
43	Không sử dụng	–
44	Không sử dụng	–
45	Rơ le tốc độ cao của quạt làm mát, động cơ quạt làm mát	30/40
46	Rơ le quạt làm mát	10
47	Cảm biến oxy được làm nóng, Thân bướm ga	10
48	Đèn sương mù, Phía trước	15
49	Không sử dụng	–
50	Không sử dụng	–
51	Sừng	15
52	Cụm công cụ	5
53	Gương chiếu hậu bên trong	10
54	Công tắc đèn pha, Máy sưởi phụ trợ điện, Mô-đun điều khiển HVAC	5
55	Công tắc cửa sổ, phía trước, công tắc gương	7,5
56	Bơm rửa kính chắn gió	15
57	Mô-đun điều khiển khóa cột lái	15
58	Không sử dụng	–
59	Máy sưởi nhiên liệu	30
60	Gương chiếu hậu bên ngoài	7,5
61	Máy làm tan sương mù gương
62	Rơ le ly hợp máy nén A/C, ly hợp máy nén A/C	10
63	Cảm biến cửa sổ phía sau
64	Mô-đun chẩn đoán và cảm biến hạn chế bơm hơi	5
65	Đèn sương mù phía sau
66	Máy giặt phía sau
67	Mô-đun điều khiển bơm nhiên liệu	20
68	Không sử dụng	–
69	Mô-đun điều khiển thân xe	5
70	Cảm biến mưa	5
71	Không sử dụng	–
	Rơ le:
1	Bộ ly hợp máy nén A/C
2	Người khởi đầu
3	Quạt làm mát
4	Kiểm soát tốc độ gạt nước kính chắn gió
5	Cần gạt nước kính chắn gió
6	Không sử dụng
7	Hệ thống truyền động
8	Bơm nhiên liệu
9	Quạt làm mát tốc độ trung bình 1
10	Quạt làm mát tốc độ trung bình 2
11	Không sử dụng
12	Kiểm soát tốc độ quạt làm mát (Hoặc trong khối rơ le – Dưới nắp ca-pô)
13	Rơ le tốc độ cao của quạt làm mát
14	Không sử dụng
15	Rơ le đánh lửa chính
16	Rơ le sưởi nhiên liệu
17	Máy làm tan sương cửa sổ sau
	Rơ le không thể bảo dưỡng (Bảng mạch in (PCB):
–	Tiếp sức còi
–	Rơ le bơm nước rửa kính chắn gió
–	Rơ le đèn sương mù phía trước
–	Rơ le đèn pha

Hộp cầu chì trước động cơ

Số	Linh kiện, mạch bảo vệ	Ampe [A]
1	Khối cầu chì – Bảng điều khiển	100
2	Khối cầu chì – Bảng điều khiển	100
3	Hệ thống lái trợ lực điện (EPS) (NJ1)	80
4	Không sử dụng	–
5	Khối cầu chì – Pin phụ trợ	250
6	Động cơ khởi động	250/500



Số	Linh kiện, mạch bảo vệ	Ampe [A]
5	Mô-đun điều khiển bugi	80
6	Máy sưởi điện phụ trợ	100
7	Không sử dụng	–
8	Không sử dụng	–

Hộp Rơ Le

Rơ le

Số	Rơ le
1	Rơ le tốc độ trung bình quạt làm mát bên trái
2	Điều khiển tốc độ quạt làm mát 2 Rơ le
3	Rơ le tốc độ trung bình quạt làm mát bên phải
