Trong bài viết này, chúng ta sẽ xem xét xe Chevrolet Spark thế hệ thứ hai (M200/M250), được sản xuất từ năm 2005 đến năm 2009. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Chevrolet Spark các năm 2005, 2006, 2007, 2008 và 2009 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Chevrolet Spark (M200/M250; 2005-2009)
Cầu chì bật lửa xì gà (ổ cắm điện) trong xe Chevrolet Spark là cầu chì F17 (XÌ GÀ) trong hộp cầu chì bảng điều khiển.
Hộp cầu chì bảng điều khiển
Nó nằm bên dưới bảng điều khiển ở bên trái vô lăng.

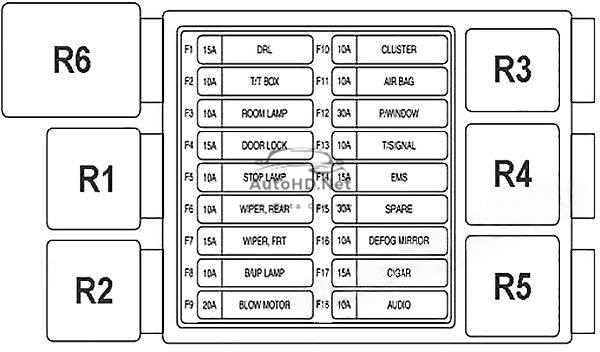

Sơ đồ hộp cầu chì
Chức năng hộp cầu chì và rơle trong Bảng điều khiển
| Số | Linh kiện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| F1 | Rơ le DRL, Mô-đun DRL | 15 |
| F2 | DLC, Cluster, Tell Tale Box, Thiết bị chống trộm | 10 |
| F3 | Âm thanh, Tiết kiệm pin, Đèn phòng, Đèn cửa sau | 10 |
| F4 | Rơ le CDL, Công tắc khóa cửa trung tâm, Bộ điều khiển chống trộm | 15 |
| F5 | Công tắc đèn dừng | 10 |
| F10 | Cụm, Hộp báo hiệu, Đèn dừng, Bộ tiết kiệm pin, Bộ điều khiển chống trộm, Công tắc O/D | 10 |
| F11 | SDM | 10 |
| F12 | Công tắc cửa sổ điện, Công tắc cửa sổ điện đồng lái | 30 |
| F13 | Công tắc cảnh báo nguy hiểm, Rơ le báo động quá tốc độ, Mô-đun DRL | 10 |
| F14 | Khối cầu chì động cơ | 15 |
| F6 | Công tắc gạt nước, Động cơ gạt nước phía sau, Rơ le khử sương, Công tắc khử sương | 10 |
| F7 | Công tắc gạt nước, Rơ le gạt nước | 15 |
| F8 | Công tắc TR (A/T), Công tắc đèn lùi (M/T) | 10 |
| F9 | Công tắc quạt gió | 20 |
| F16 | OSRVM điện | 10 |
| F17 | Bật lửa xì gà | 15 |
| F18 | Âm thanh | 10 |
| Rơ le | ||
| R1 | Rơ le đèn sương mù phía sau / Còi báo động quá tốc độ | |
| R2 | Rơ le DRL | |
| R3 | Rơ le chống sương mù | |
| R4 | Rơ le gạt nước | |
| R5 | Đơn vị đèn nháy | |
| R6 | Tiết kiệm pin |
Hộp cầu chì khoang động cơ

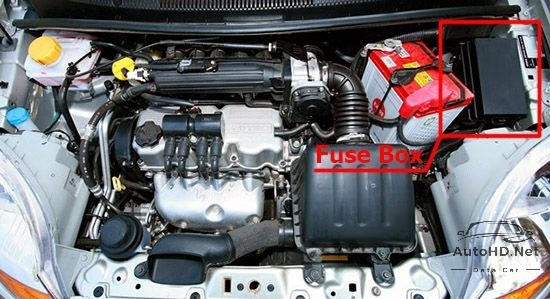

Vị trí hộp cầu chì
Nó nằm trong khoang động cơ, bên dưới nắp đậy.

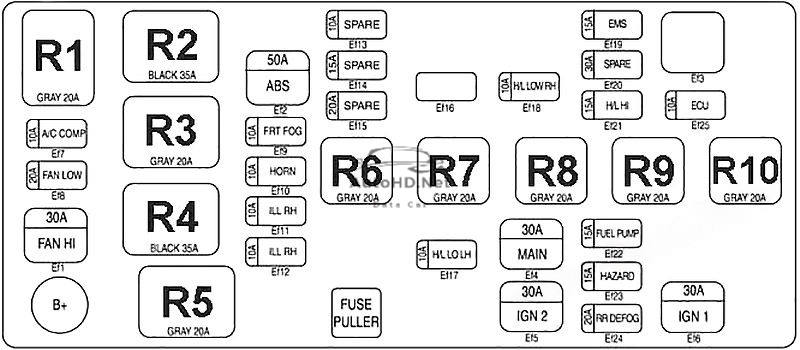

Sơ đồ hộp cầu chì
Chức năng hộp cầu chì và rơle trong khoang động cơ
| Số | Linh kiện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Ef 1 | Rơ le HI của quạt làm mát | 30 |
| Ef 2 | EBCM | 50 |
| Ef 4 | Khối cầu chì I/P (F1~F5) | 30 |
| Ef 5 | Công tắc đánh lửa | 30 |
| Ef 6 | Công tắc đánh lửa | 30 |
| Ef 7 | Rơ le máy nén A/C | 10 |
| Ef 8 | Rơ le quạt làm mát THẤP | 20 |
| Ef 9 | Rơ le đèn sương mù phía trước | 10 |
| Ef 10 | Còi,Rơ le còi | 10 |
| Ef 21 | Rơ le đèn pha HI | 15 |
| Ef 22 | Rơ le bơm nhiên liệu | 15 |
| Ef 23 | Công tắc nguy hiểm | 15 |
| Ef 24 | Rơ le chống sương mù | 20 |
| Ef 25 | TCM, ECM | 10 |
| Ef 11 | Đèn hậu, Âm thanh, Công tắc báo nguy hiểm, Công tắc chống sương mù, Công tắc A/C, Cụm đèn chiếu sáng cần số (A/T), Công tắc cân bằng đèn pha, Mô-đun DRL, Rơ le DRL, Đèn vị trí & HLLD | 10 |
| Ef 12 | Mô-đun DRL, Đèn hậu, Đèn định vị & HLLD | 10 |
| Ef 17 | Đèn pha THẤP, ECM, Rơ le đèn sương mù phía sau, Mô-đun DRL, Công tắc cân bằng đèn pha | 10 |
| Ef 18 | Đèn pha THẤP | 10 |
| Ef 19 | Hệ thống EI (Sirius D32), ECM, Kim phun, Cảm biến đường gồ ghề, EEGR, HO2S, Cảm biến CMP, Van điện từ xả bình | 15 |
| Rơ le | ||
| R1 | Rơ le máy nén A/C | |
| R2 | Rơ le chính | |
| R3 | Rơ le tốc độ thấp của quạt làm mát | |
| R4 | Rơ le tốc độ cao của quạt làm mát | |
| R5 | Rơ le chiếu sáng | |
| R6 | Rơ le đèn sương mù FRT | |
| R7 | Tiếp sức còi | |
| R8 | Rơ le thấp H/L | |
| R9 | Tiếp sức H/L Hi | |
| R10 | Rơ le bơm nhiên liệu |
