Trong bài viết này, chúng ta sẽ xem xét xe Chevrolet Spark thế hệ thứ ba (M300), được sản xuất từ năm 2010 đến năm 2015. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Chevrolet Spark các năm 2010, 2011, 2012, 2013, 2014 và 2015 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Chevrolet Spark (M300; 2010-2015)
Cầu chì bật lửa xì gà (ổ cắm điện) trong xe Chevrolet Spark là cầu chì số 32 trong hộp cầu chì bảng điều khiển.
Hộp cầu chì bảng điều khiển
Nó nằm ở bảng điều khiển, bên dưới nắp bên trái vô lăng.

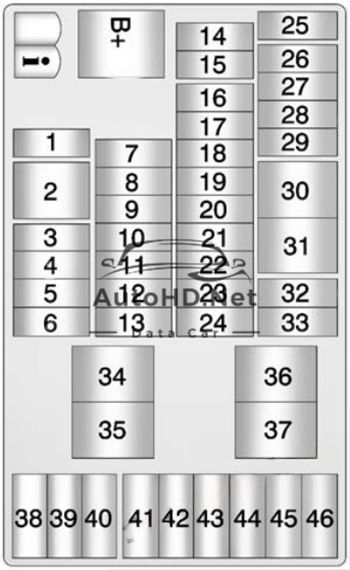

Sơ đồ hộp cầu chì
Chức năng hộp cầu chì trong Bảng điều khiển
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| 1 | Không sử dụng |
| 2 | Không sử dụng |
| 3 | Công tắc máy sưởi, thông gió và điều hòa không khí |
| 4 | Ghế sưởi ấm |
| 5 | Không sử dụng |
| 6 | Máy thổi |
| 7 | Mô-đun điều khiển thân xe 4 |
| 8 | Mô-đun điều khiển thân xe 5 |
| 9 | Mô-đun điều khiển thân xe 7 |
| 10 | Cụm công cụ |
| 11 | Không sử dụng |
| 12 | Túi khí Power |
| 13 | Radio |
| 14 | Chuyển đổi đèn nền |
| 15 | Hỗ trợ đỗ xe phía sau |
| 16 | Mô-đun điều khiển thân xe 1 |
| 17 | Mô-đun điều khiển thân xe 2 |
| 18 | Mô-đun điều khiển thân xe 3 |
| 19 | Mô-đun điều khiển thân xe 6 |
| 20 | Mô-đun điều khiển thân xe 8 |
| 21 | Máy sưởi, thông gió và điều hòa không khí |
| 22 | Đầu nối liên kết dữ liệu |
| 23 | Cảm biến đánh lửa logic rời rạc |
| 24 | Gương chiếu hậu bên ngoài |
| 25 | Cầu chì dự phòng |
| 26 | Không sử dụng |
| 27 | Không sử dụng |
| 28 | Cụm công cụ |
| 29 | Đánh lửa túi khí |
| 30 | Cửa sổ phía sau |
| 31 | Cửa sổ phía trước |
| 32 | Bật lửa/Ổ cắm điện phụ |
| 33 | Không sử dụng |
| 34 | Chạy tiếp sức |
| 35 | Rơ le chế độ logic |
| 36 | Rơ le nguồn phụ kiện/phụ kiện giữ lại |
| 37 | Không sử dụng |
| 38 | Radio |
| 39 | Máy sưởi, thông gió và điều hòa không khí |
| 40 | Star |
| 41 | Cầu chì dự phòng |
| 42 | Cầu chì dự phòng |
| 43 | Cầu chì dự phòng |
| 44 | Cầu chì dự phòng |
| 45 | Cầu chì dự phòng |
| 46 | Cầu chì dự phòng |
Hộp cầu chì khoang động cơ
Nó nằm ở khoang động cơ.

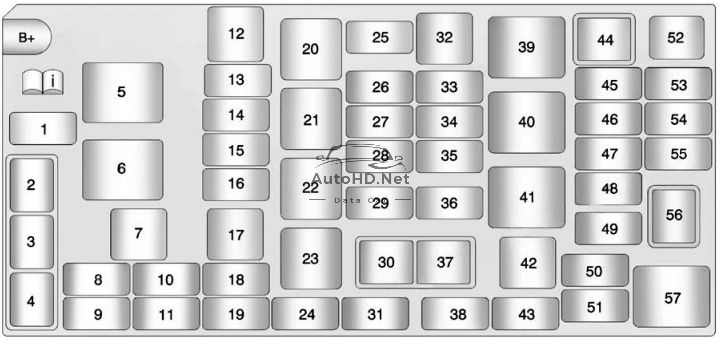

Sơ đồ hộp cầu chì
Chức năng hộp cầu chì và rơle trong khoang động cơ
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| 1 | Máy rửa kính chắn gió |
| 2 | Rơ le gạt nước cửa sổ sau |
| 3 | Rơ le rửa kính chắn gió |
| 4 | Tiếp sức còi |
| 5 | Rơ le quạt cao |
| 6 | Rơ le quạt thấp |
| 7 | Hệ thống chống bó cứng phanh 1 |
| 8 | Còi |
| 9 | Không sử dụng |
| 10 | Không sử dụng |
| 11 | Cầu chì dự phòng |
| 12 | Quạt cao |
| 13 | Sương mù phía trước |
| 14 | Đèn pha cao bên trái |
| 15 | Đèn pha cao bên phải |
| 16 | Quạt thấp |
| 17 | Hệ thống chống bó cứng phanh 2 |
| 18 | Mô-đun điều khiển truyền dẫn |
| 19 | Cầu chì dự phòng |
| 20 | Rơ le sương mù phía trước |
| 21 | Rơ le đèn pha cao |
| 22 | Rơ le bơm nhiên liệu |
| 23 | Rơ le mô-đun điều khiển truyền động |
| 24 | Cầu chì dự phòng |
| 25 | Hệ thống chống bó cứng phanh 3 |
| 26 | EMIS2 |
| 27 | hộp đựng |
| 28 | Bơm nhiên liệu |
| 29 | Cần gạt nước phía trước |
| 30 | Rơ le điều khiển gạt nước phía trước |
| 31 | Cầu chì dự phòng |
| 32 | Người khởi đầu |
| 33 | Đánh lửa |
| 34 | EMIS 1 |
| 35 | Không sử dụng |
| 36 | Không sử dụng |
| 37 | Rơ le tốc độ gạt nước phía trước |
| 38 | Không sử dụng |
| 39 | Bắt đầu tiếp sức |
| 40 | Rơ le động cơ |
| 41 | Rơ le chạy/quay |
| 42 | Trung tâm điện nội thất |
| 43 | Không sử dụng |
| 44 | Rơ le điều hòa không khí |
| 45 | Điều hòa không khí |
| 46 | ECM/TCM 1 |
| 47 | ECM/TCM 2 |
| 48 | Công tắc chân không thấp |
| 49 | Cảm biến người ở tự động |
| 50 | Máy sưởi gương |
| 51 | Sương mù phía sau |
| 52 | Kéo cầu chì |
| 53 | Cuộn dây Rơ le Mô-đun Điều khiển Truyền |
| 54 | Cảm biến điện áp |
| 55 | Cần gạt nước phía sau |
| 56 | Rơ le gạt nước phía sau |
| 57 | Rơ le chống sương mù phía sau |

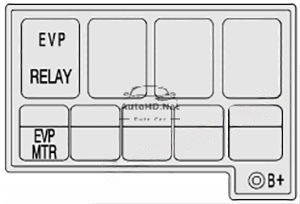

Khối cầu chì phụ
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| ROLE EVP | Rơ le bơm chân không điện |
| EVP-MTR | Động cơ bơm chân không điện |
