Xe crossover cỡ nhỏ Chevrolet TrailBlazer có sẵn từ năm 2020 đến nay. Trong bài viết này, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Chevrolet TrailBlazer 2020, 2021 và 2022 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Chevy TrailBlazer 2020-2022
Khoang hành khách

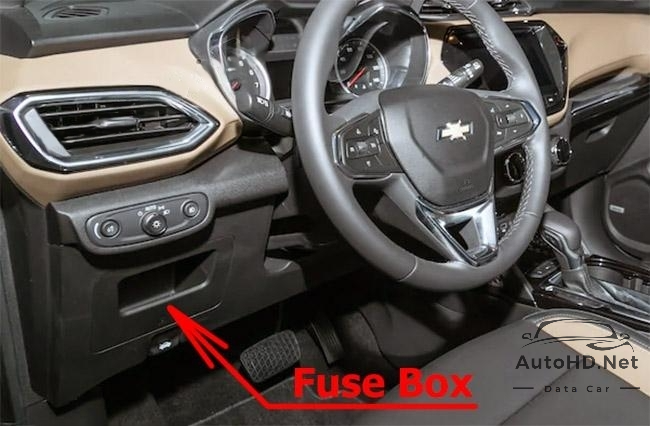

Hộp cầu chì nằm phía sau ngăn chứa đồ bên trái và bên dưới vô lăng.
Khoang động cơ
Nó nằm cạnh pin.
Khoang hành lý

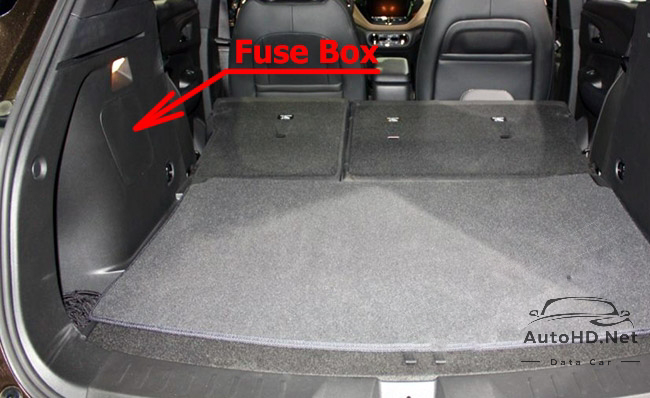

Khối cầu chì khoang sau nằm sau nắp đậy ở phía ghế lái của khoang hành lý.
Sơ đồ hộp cầu chì và rơ le Chevrolet TrailBlazer (2020-2022…)

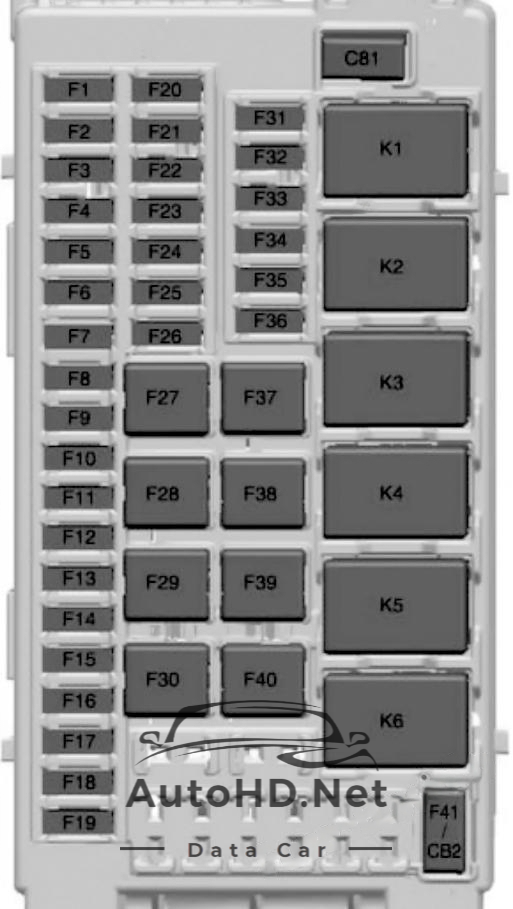

Hộp cầu chì khoang hành khách
Chức năng hộp cầu chì trong bảng điều khiển
| Số | Tên cầu chì |
|---|---|
| F01 | LUMBAR |
| F02 | SUNROOF |
| F03 | VBAT 3 |
| F04 | VBAT 7 |
| F05 | VBAT 6 |
| F06 | AUTO HVAC |
| F07 | CGM |
| F08 | ST WHL HTR |
| F09 | DISPLAY |
| F10 | RADIO |
| F11 | ONSTAR |
| F12 | PARK ASSIST |
| F13 | MAN. HVAC |
| F14 | WL CHARGER |
| F15 | VBAT 2 |
| F16 | VBAT 1 |
| F17 | SWC BKLT |
| F18 | – |
| F19 | – |
| F20 | CLOCK SPRING |
| F21 | OCC SEN |
| F22 | DLC |
| F23 | SDM |
| F24 | IGN SW/ESCL |
| F25 | PWR L-GATE MDL |
| F26 | SEC FUSE-2 |
| F27 | PWR SEAT CO-DR |
| F28 | VBAT 8 |
| F29 | DC-DC |
| F30 | PWR L-GATE MDL |
| F31 | OSRVM |
| F32 | FRT HS PWR-1 |
| F33 | VBAT 4 |
| F34 | FRT HS PWR-2 |
| F35 | AMPLIFIER |
| F36 | SEC FUSE-1 |
| F37 | PWR SEAT DR |
| F38 | DC-DC 400W / DC-DC 200W |
| F39 | 2022: SEC FUSE-1 |
| F40 | HVAC BLOWER |
| F41/CB1 | – |
| CB2 | APO (Circuit Breaker) |
| Relays | |
| K01 | i-RAP ACC |
| K02 | RUN |
| K03 | LOGISTICS |
| K04 | – |
| K05 | – |
| K06 | – |

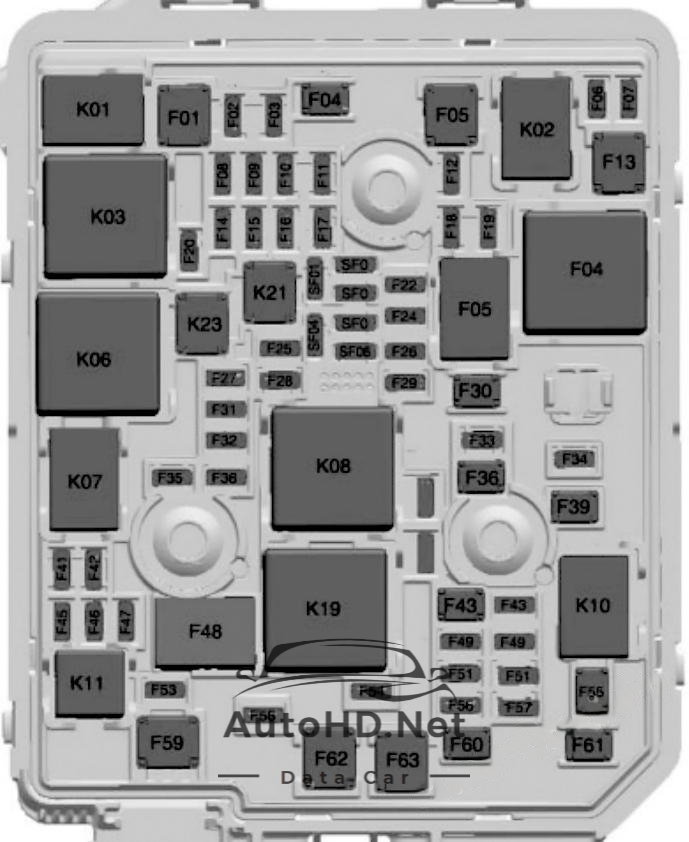

Hộp cầu chì khoang động cơ
Chức năng hộp cầu chì trong khoang động cơ
| Số | Tên cầu chì |
|---|---|
| F01 | – |
| F02 | CLSTR |
| F03 | – |
| F04 | FRT WPR |
| F05 | – |
| F06 | OSRVM DEFOG |
| F07 | L/GATE RELSE |
| F08 | AHL AFL MTR1 |
| F09 | VENT SEAT |
| F10 | – |
| F11 | AHL AFL MTR2 |
| F12 | – |
| F13 | REAR WNDW DEFOG |
| F14 | ISRVM REAR VIEW CAMERA |
| F15 | DEFC MDL RUN/CRNK |
| F16 | HDLP LVL |
| F17 | – |
| F18 | FTZM |
| F19 | – |
| F20 | – |
| F21 | E-BOOST PWR1 |
| F22 | TRLR ST/TRN LT – TRLR |
| F23 | STRTR PINION |
| F24 | ESCL |
| F25 | ECM TCM RUN/CRNK |
| F26 | FRT/REAR WSW PUMP |
| F27 | IGN COIL – Gasoline; ECM PT3 – Diesel |
| F28 | AERO SH |
| F29 | AHL AFL MDL |
| F30 | STRTR SOL |
| F31 | ECM PT2 |
| F32 | ENG COMP2 |
| F33 | RVC |
| F34 | FRT FOG LP |
| F35 | ENG COMP1 |
| F36 | ECM PT1 |
| F37 | AUX OIL PUMP |
| F38 | TRLR PRK LAMP – TRLR |
| F39 | – |
| F40 | AUX WATER PUMP |
| F41 | REAR WPR |
| F42 | HORN |
| F43 | PWR WNDW RT |
| F44 | REAR WPR PRK |
| F45 | A/C CLTCH |
| F46 | – |
| F47 | ECM BATT |
| F48 | CLOW PLUG |
| F49 | HDLP HI LH |
| F50 | – |
| F51 | HDLP HI RH |
| F52 | NOX SOOT SNSR – Diesel; TRLR ST/TRN RT – TRLR |
| F53 | – |
| F54 | PEPS |
| F55 | PWR WNDW LT |
| F56 | CNSTR VENT SOL – Gasoline; DEFC MDL – Diesel |
| F57 | DEFC MDL |
| F58 | TCM BATT |
| F59 | – |
| F60 | DEF HTR |
| F61 | – |
| F62 | FUEL HTR – Diesel |
| F63 | – |
| SF01-SF06 | Spare Fuses |
| Relays | |
| K01 | – |
| K02 | – |
| K03 | RUN/CRNK |
| K04 | REAR DEFOG |
| K05 | STRTR SOL |
| K06 | STRTR PINION |
| K07 | A/C CNTRL |
| K08 | PT RLY |
| K09 | FUEL HTR DSL |
| K10 | – |
| K11 | – |

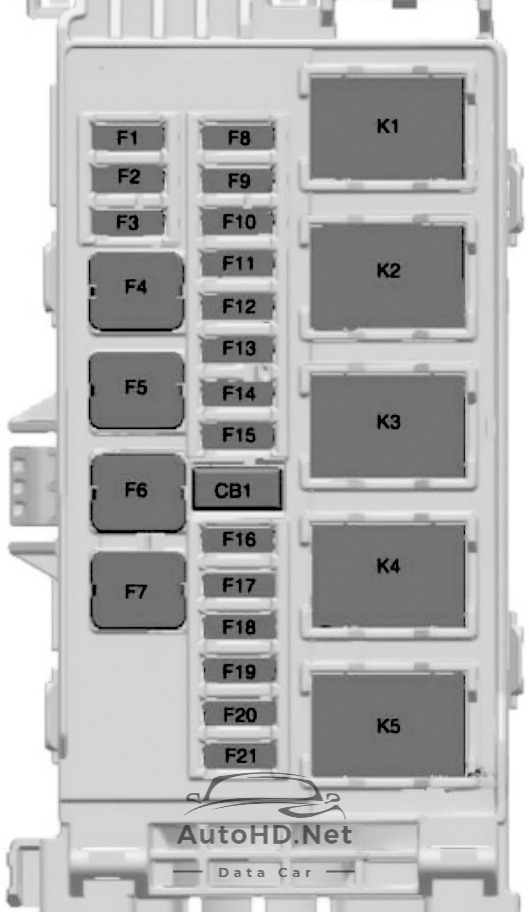

Hộp cầu chì khoang hành lý
Chức năng hộp cầu chì trong cốp xe
| Số | Tên cầu chì |
|---|---|
| F01 | – |
| F02 | RDCM ELEC |
| F03 | – |
| F04 | – |
| F05 | DC/AC INVERTER |
| F06 | – |
| F07 | RDCM |
| F08 | RR SEAT HEAT PWR1 |
| F09 | – |
| F10 | RR SEAT HEAT PWR2 |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | – |
| F16 | – |
| F17 | – |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| CB1 | – |
| Relays | |
| K01 | – |
| K02 | – |
| K03 | – |
| K04 | – |
| K05 | – |
