Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi A3/S3 8P: 2004-2007 thế hệ thứ hai trước khi nâng cấp, được sản xuất từ năm 2003 đến năm 2008. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi A3 và S3 2004, 2005, 2006 và 2007 , Tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Audi A3 / S3 8P 2004-2007

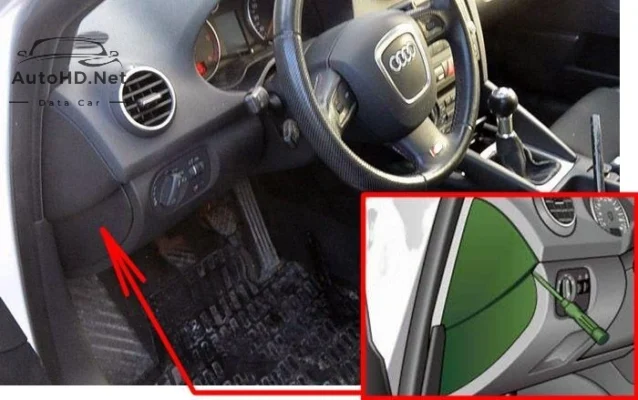

Hộp cầu chì bảng điều khiển
Cầu chì nằm sau nắp đậy ở phía tài xế. Cẩn thận nạy nắp cầu chì ra khỏi bảng điều khiển bằng chìa khóa đánh lửa hoặc tua vít.

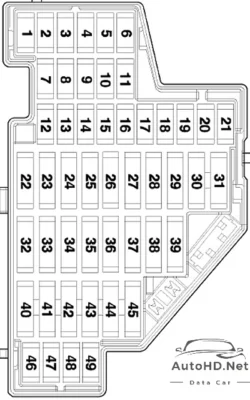

Sơ đồ hộp cầu chì xe Audi A3/S3 8P: 2004-2007
Chức năng hộp cầu chì trong bảng điều khiển
| Số | Ampe | Chức năng/thành phần |
|---|---|---|
| 1 | 10A | Công tắc đèn Rơ le bơm nhiên liệu Bộ điều khiển động cơ Bộ điều khiển Motronic Bộ điều khiển hệ thống phun nhiên liệu trực tiếp Diesel Bộ điều khiển bơm nhiên liệu Đầu nối 16 chân (đầu nối chẩn đoán) |
| 2 | 5A | Bộ điều khiển ABS Công tắc đèn phanh Công tắc bàn đạp phanh |
| 3 | 10A | 2004-2005: Bộ điều khiển trợ lực lái |
| 3 | 5A | 2006-2007: Đèn cảnh báo túi khí bên ghế hành khách phía trước bị vô hiệu hóa |
| 4 | 5A | Nút theo dõi áp suất lốp
Nút TCS và ESP Công tắc đèn lùi Cảm biến áp suất cao |
| 5 | 5A/10A | 2004-2005: Bộ điều khiển túi khí Bộ điều khiển nhận dạng ghế ngồi Bộ cảm biến vị trí ly hợp Công tắc đèn phanh Công tắc bàn đạp phanh 2006-2007: Bộ điều khiển phạm vi đèn pha, bộ điều khiển Bộ điều chỉnh phạm vi đèn pha Động cơ điều khiển phạm vi đèn pha bên trái Động cơ điều khiển phạm vi đèn pha bên phải |
| 6 | 5A | Công tắc lựa chọn chức năng 2 Cần chọn Công tắc Tiptronic Bộ điều khiển trợ lực lái Giao diện chẩn đoán bus dữ liệu Bộ phận cơ điện tử cho hộp số ly hợp kép Bộ điều khiển phát hiện rơ moóc |
| 7 | 5A | 2004-2005: Bộ điều khiển hệ thống sưởiBộ điều khiển phạm vi đèn pha, bộ điều khiển Công tắc ghế sau bên trái có sưởi với bộ điều chỉnh 2006-2007: Bộ điều khiển cửa nhà để xe Bộ điều khiển hỗ trợ đỗ xe Bộ điều khiển hoạt động cửa nhà để xe |
| 8 | 10A | 2004-2005: Bộ điều khiển cửa nhà để xeHệ thống dẫn đường với bộ điều khiển ổ đĩa CD Bộ điều khiển hỗ trợ đỗ xe Bộ điều khiển hoạt động cửa nhà để xe 2006-2007: |
| 9 | 5A | 2004-2005: Bộ điều khiển dẫn động bốn bánh |
| 10 | 5A | 2004-2005: Cần gạt chuyển đổi Tiptronic2006-2007: Bộ điều khiển nhận dạng chỗ ngồi |
| 11 | 5A/10A | 2004-2005: Ổ cắm rơ moóc2006-2007: Mô-đun đầu ra nguồn cho đèn pha bên phải |
| 12 | 10A | Bộ điều khiển cửa tài xế Bộ điều khiển cửa hành khách phía trước |
| 13 | 10A | Công tắc đèn phanh (đèn phanh) Đầu nối 16 chân (đầu nối chẩn đoán) |
| 14 | 5A | Bộ điều khiển hộp số tự động |
| 15 | 10A | Đơn vị kiểm soát cung cấp trên tàu |
| 16 | 10A | Cảm biến phát hiện mưa và ánh sáng Bộ điều khiển máy sưởi Bộ điều khiển Climatronic Bộ thu điều khiển từ xa cho máy sưởi phụ |
| 17 | 5A | Bộ điều khiển trung tâm hệ thống tiện lợi -J393- |
| 18 | 5A | Cần số
Công tắc Tiptronic |
| 19 | 10A | Bộ điều khiển cửa sau bên trái Bộ điều khiển cửa sau bên phải |
| 20 | 5A | 2006-2007: Bộ điều khiển ABS |
| 21 | – | – |
| 22 | 40A | Bộ điều khiển quạt gió tươi |
| 23 | 20A/30A | 2004-2005:
Rơ le hệ thống rửa đèn pha 2006-2007: |
| 24 | 20A | Ổ cắm bật lửa 12V |
| 25 | 30A | Cửa sổ sau có sưởi |
| 26 | 20A | Ổ cắm điện |
| 27 | 15A | Rơ le bơm nhiên liệu điện 2 Bộ điều khiển bơm nhiên liệu Rơ le bơm nhiên liệu |
| 28 | 30A | 2006-2007: Động cơ điều chỉnh cửa sổ sau bên trái Động cơ điều chỉnh cửa sổ sau bên phải |
| 29 | 10A | 2004-2005: Bộ điều khiển Motronic Bộ điều khiển hệ thống phun nhiên liệu trực tiếp Diesel Bộ điều khiển Simos Bộ điều khiển bơm nhiên liệu Đèn cảnh báo túi khí bên hành khách phía trước bị vô hiệu hóa2006-2007: Đồng hồ đo khối lượng không khí |
| 30 | 10A | 2006-2007: Kim phun, xi lanh 1~6 |
| 31 | 5A | 2004-2005:
Công tắc đèn lùi 2006-2007: |
| 31 | 20A | 2006-2007: Rơ le bơm chân không |
| 32 | 30A | 2006-2007: Bơm hệ thống rửa đèn pha Rơ le hệ thống rửa đèn pha |
| 33 | 25A | Bộ điều khiển điều chỉnh cửa sổ trời trượt |
| 34 | 20A | Bộ điều khiển ghế sau bên trái có sưởi Bộ điều khiển ghế sau bên phải có sưởi |
| 35 | 5A | Cảm biến giám sát bên trong
Cảm biến độ nghiêng xe Còi báo động |
| 36 | 10A | Công tắc điều chỉnh hỗ trợ thắt lưng ghế lái
Công tắc điều chỉnh hỗ trợ thắt lưng ghế hành khách phía trước |
| 37 | 20A | Bộ điều khiển Climatronic Bộ điều khiển sưởi ghế láiBộ điều khiển sưởi ghế hành khách phía trước Bộ điều khiển sưởi ghế trước bên trái Bộ điều khiển sưởi ghế trước bên phải |
| 38 | 30A | 2006-2007: Động cơ điều chỉnh cửa sổ bên hành khách phía trước |
| 39 | 20A | 2006-2007:
Bộ điều khiển hộp số tự động công tắc đa chức năng |
| 40 | Công tắc quạt gió tươi (chỉ dành cho các mẫu không có hệ thống điều hòa không khí) | |
| 41 | 15A | Động cơ gạt nước kính sau |
| 42 | 15A | Máy bơm rửa kính chắn gió và cửa sổ sau |
| 43 | – | – |
| 44 | 20A | Bộ điều khiển phát hiện rơ moóc Cung cấp cho đèn báo rẽ, đèn phanh, đèn hậu bên trái (2004-2005) |
| 45 | 15A | Bộ điều khiển phát hiện rơ moóc Cung cấp cho đèn sương mù phía sau, đèn lùi, đèn hậu bên phải (2004-2005) |
| 46 | 5A | Bộ điều khiển máy sưởi Bộ điều khiển Climatronic Thanh gia nhiệt phun nước bên trái Thanh gia nhiệt phun nước bên phải |
| 47 | 5A | 2006-2007: Mô-đun đầu ra công suất cho đèn pha bên trái |
| 48 | 10A | Ổ cắm điện (chỉ dành cho trường dạy lái xe) |
| 49 | 5A | Cầu chì xe chuyên dụng 6 Công tắc đèn sàn xe Công tắc còi cảnh báo |
Cầu chì bên trái dưới bảng điều khiển
Chức năng hộp cầu chì bên trái dưới bảng điều khiển
| Số | Ampe | Chức năng/thành phần |
|---|---|---|
| MỘT | 30A | 2005: Bộ điều chỉnh cửa sổ cầu chì đơn 2 |
| B | 30A | 2004-2005: Bộ điều chỉnh cửa sổ cầu chì đơn |
| C | 30A | – |
| D | – | – |
Hộp cầu chì khoang động cơ

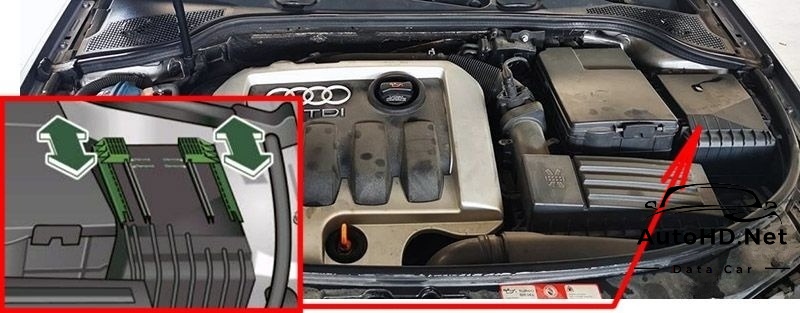

Vị trí hộp cầu chì
Đẩy hai thanh trượt về phía trước để mở nắp cầu chì.
Sơ đồ hộp cầu chì

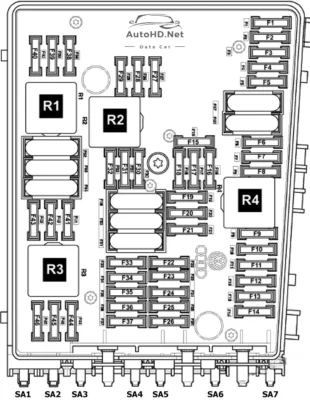

Phiên bản 1 (Thấp)
Chức năng hộp cầu chì trong khoang động cơ (thấp)
| Số | Ampe | Chức năng/thành phần |
|---|---|---|
| F1 | 20A | Hệ thống tiện lợi bộ điều khiển trung tâm |
| F2 | 5A | Bộ điều khiển điện tử cột lái |
| F3 | 5A | Đơn vị kiểm soát cung cấp trên tàu |
| F4 | 30A | Bộ điều khiển ABS Bộ thủy lực ABS |
| Phím F5 | 15A | Đơn vị cơ điện tử cho hộp số ly hợp kép |
| F6 | 5A | Bộ điều khiển chèn vào bảng điều khiển |
| Phím F7 | – | – |
| F8 | 15A | Bộ điều khiển điện tử hoạt động của Radio Navigation |
| F9 | 5A | Hệ thống dẫn đường với bộ điều khiển ổ đĩa CD Bộ dò hệ thống dẫn đường cho TV Radio vệ tinhBộ thu và phát điện thoại Bộ khuếch đại ăng-ten cho điện thoại di động |
| F10 | 5A | Bộ điều khiển Motronic Rơ le cung cấp dòng điện Motronic Rơ le cung cấp điện áp đầu cuối 30 |
| F11 | 20A | Bộ điều khiển lò sưởi phụ trợ |
| F12 | 5A | Giao diện chẩn đoán bus dữ liệu |
| F13 | 30A | Bộ điều khiển động cơ Bộ điều khiển hệ thống phun nhiên liệu trực tiếp Diesel |
| F13 | 25A | Bộ điều khiển Motronic Bộ điều khiển động cơ |
| F14 | 20A | Cuộn dây đánh lửa 1 với giai đoạn đầu ra Cuộn dây đánh lửa 2 với giai đoạn đầu ra Cuộn dây đánh lửa 3 với giai đoạn đầu ra Cuộn dây đánh lửa 4 với giai đoạn đầu ra |
| F15 | 15A | Đầu dò Lambda 1 bộ gia nhiệt sau bộ chuyển đổi xúc tác Đầu dò Lambda 2 bộ gia nhiệt sau bộ chuyển đổi xúc tác Đầu dò Lambda 3 bộ gia nhiệt sau bộ chuyển đổi xúc tác |
| F15 | 10A | Đầu dò Lambda 1 bộ gia nhiệt sau bộ chuyển đổi xúc tác |
| F15 | 5A | Bộ điều khiển thời gian phát sáng tự động Rơ le bơm nhiên liệu |
| F16 | 30A | Bộ điều khiển ABS Bơm thủy lực ABS |
| F17 | 15A | Kèn treble
Kèn bass |
| F18 | 30A | Bộ khuếch đại Bộ khuếch đại có loa trầm, bên trái trong khoang hành lý |
| F19 | 30A | Bộ điều khiển động cơ gạt nước |
| F21 | 10A/15A | Máy sưởi đầu dò Lambda Máy sưởi đầu dò Lambda 2 Máy sưởi đầu dò Lambda 1 sau bộ chuyển đổi xúc tác |
| F22 | 5A | Công tắc bàn đạp phanh
Bộ cảm biến vị trí ly hợp |
| F23 | 15A | Van điều chỉnh áp suất nhiên liệu |
| F23 | 10A | Van tuần hoàn khí thải Van điện từ điều khiển áp suất nạp Van tuần hoàn khí thải 2 Van chuyển đổi bộ làm mát tuần hoàn khí thải |
| F23 | 5A | Rơ le bơm khí thứ cấp |
| F24 | 10A | Hệ thống làm mát động cơ được điều khiển bằng bản đồ Bộ điều chỉnh nhiệt độ Bộ lọc than hoạt tính Van điện từ 1 Van thay đổi ống nạp biến thiên Van điều khiển trục cam 1 Động cơ nắp ống nạp |
| F25 | 40A | Bộ điều khiển cung cấp trên tàu (đèn bên phải, đèn pha chính bên phải, đèn chiếu gần bên phải, đèn báo rẽ phải, đèn sương mù bên phải) |
| F26 | 40A | Bộ điều khiển cung cấp trên bo mạch (đèn bên trái, đèn pha chính bên trái, đèn pha thấp bên trái, đèn báo rẽ trái, đèn sương mù bên trái) |
| F27 | 50A | Bộ điều khiển thời gian bugi sấy tự động Bugi 1~4 |
| F27 | 40A | Động cơ bơm khí thứ cấp |
| F28 | 40A | Rơ le cung cấp điện áp đầu cuối 15 2 Nguồn cung cấp cho cầu chì (bảng điều khiển): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC39, SC47, SC49 |
| F29 | 50A | Nguồn cung cấp cho cầu chì (bảng điều khiển): SC18, SC20, SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45, SC48 và S131 |
| F30 | 40A/50A | Rơ le giảm tiếp điểm X Nguồn cung cấp cho cầu chì (bảng điều khiển): SC40, SC41, SC42, SC46 |
| SA1 | 150A/200A | Máy phát điện |
| SA2 | 80A | Bộ điều khiển trợ lực lái |
| SA3 | 50A | Bộ điều khiển quạt tản nhiệt
Công tắc nhiệt quạt tản nhiệt |
| SA4 | 80A | Nguồn cung cấp cho cầu chì (bảng điều khiển): SC12, SC13, SC14, SC15, SC16, SC17, SC19, SC22, SC23, SC24, SC25, SC26, SC27, SC28, SC38 (bị loại bỏ từ tháng 11 năm 2005) |
| SA5 | 80A | Nguồn cung cấp cho cầu chì (bảng điều khiển): SC12, SC13, SC14, SC15, SC16, SC17, SC19, SC22, SC23, SC24, SC25, SC26, SC27, SC28, SC38 (áp dụng từ tháng 11 năm 2005) |
| SA5 | 100A | Bộ điều khiển máy sưởi không khí phụ trợ (đến tháng 11 năm 2005) |
| SA6 | 100A | Bộ điều khiển máy sưởi không khí phụ trợ (áp dụng từ tháng 11 năm 2005) |
| SA7 | 50A/80A | Tùy chọn cho xe đặc biệt |

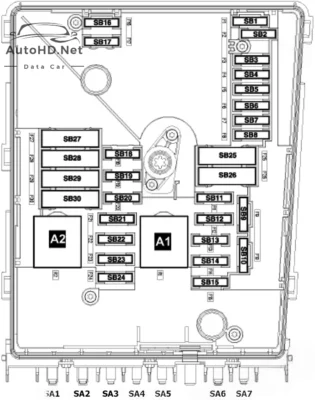

Phiên bản 2 (Cao)
Chức năng hộp cầu chì trong khoang động cơ (cao)
| Số. | Ampe | Chức năng/thành phần |
|---|---|---|
| F1 | 30A | Bộ điều khiển ABS Bơm thủy lực ABS |
| F2 | 30A | Bộ điều khiển ABS Bộ thủy lực ABS |
| F3 | 20A | Hệ thống tiện lợi bộ điều khiển trung tâm |
| F4 | 5A | Đơn vị kiểm soát cung cấp trên tàu |
| Phím F5 | 15A | Kèn treble
Kèn bass |
| F6 | 7,5A/15A | Van điều chỉnh áp suất nhiên liệu
Bơm tăng áp hệ thống nhiên liệu |
| F6 | 20A | 2004-2005: Giai đoạn đầu ra |
| F6 | 30A | 2004-2005: Cuộn dây đánh lửa 1~6 với giai đoạn đầu ra |
| Phím F7 | 5A | 2004-2005: Công tắc đèn phanh Công tắc bàn đạp phanh Cảm biến hành trình ly hợp |
| F8 | 10A | 2004-2005:
Bộ điều chỉnh nhiệt độ hệ thống làm mát động cơ được điều khiển bằng bản đồ Van tuần hoàn khí thải Van điện từ bộ lọc than hoạt tính 1 Van điều khiển trục cam 1 |
| F9 | 10A | 2004-2005: Rơ le bơm nhiên liệu Rơ le tuần hoàn chất làm mát liên tục Bộ điều khiển chu kỳ bugi sấy tự động Bộ điều khiển cảm biến NOx – Bơm tuần hoàn chất làm mát liên tục Bộ gia nhiệt cảm biến NOx2006-2007: Van điện từ điều khiển áp suất sạc Van điện từ bộ lọc than hoạt tính 1 Van tuần hoàn không khí tăng áp |
| F10 | 10A | 2004-2005: Rơ le bơm khí thứ cấpVan tuần hoàn khí thải Van điện từ điều khiển áp suất nạp Van khí thứ cấp Van tuần hoàn khí thải 2 Van cánh xả 2006-2007: Đồng hồ đo khối lượng khí |
| F11 | 10A | 2006-2007: Máy sưởi đầu dò Lambda Máy sưởi đầu dò Lambda 2 |
| F11 | 25A | 2004-2005: Bộ điều khiển Motronic Bộ điều khiển Simos |
| F11 | 30A | 2004-2005: Bộ điều khiển hệ thống phun trực tiếp Diesel |
| F12 | 10A/15A | 2004-2005: Bộ điều khiển cảm biến NOx Bộ gia nhiệt đầu dò Lambda Bộ gia nhiệt đầu dò Lambda 2 Bộ gia nhiệt đầu dò NOx2006-2007: Bộ gia nhiệt đầu dò Lambda 1 sau bộ chuyển đổi xúc tác Bộ gia nhiệt đầu dò Lambda 2 sau bộ chuyển đổi xúc tác |
| F13 | 15A/20A | Đơn vị cơ điện tử cho hộp số ly hợp kép |
| F14 | – | – |
| F15 | 10A | 2006-2007: Tiếp tục bơm tuần hoàn chất làm mát |
| F15 | 40A | 2004-2005: Người mới bắt đầu |
| F16 | 5A | Bộ điều khiển điện tử cột lái |
| F17 | 5A | Bộ điều khiển chèn vào bảng điều khiển |
| F18 | 30A | Bộ khuếch đại Bộ khuếch đại có loa trầm, bên trái trong khoang hành lý |
| F19 | 15A | Bộ điều khiển điện tử hoạt động của Radio Navigation |
| F20 | 5A | Hệ thống dẫn đường với bộ điều khiển ổ đĩa CD (2006-2007) Bộ dò hệ thống dẫn đường cho TV (2006-2007) Bộ thu phát điện thoạiBộ khuếch đại ăng-ten cho điện thoại di động Đài phát thanh vệ tinh (2006-2007) |
| F21 | 10A | 2004-2005: Hệ thống dẫn đường với bộ điều khiển ổ đĩa CD – Bộ dò hệ thống dẫn đường cho TV |
| F22 | – | – |
| F23 | 5A | 2006-2007: Bộ điều khiển Motronic Rơ le cung cấp dòng điện Motronic |
| F24 | 5A | Giao diện chẩn đoán bus dữ liệu |
| F25 | – | – |
| F26 | 10A | 2004-2005: Bộ điều khiển Motronic Rơ le cung cấp dòng điện Motronic |
| F26 | 5A | 2004-2005: Rơ le cung cấp điện áp đầu cuối 30 |
| F27 | 5A/10A | 2004-2005: Thanh gia nhiệt cho bộ thông hơi cacte (chỉ dành cho các mẫu có thanh gia nhiệt) |
| F28 | 20A | 2004-2005: Bộ điều khiển hộp số tự động |
| F28 | 25A | 2006-2007: Bộ điều khiển Motronic |
| F29 | 10A/20A | 2004-2005: Kim phun, xi lanh 1~4 / Kim phun, xi lanh 1~6 |
| F29 | 5A | 2006-2007: Rơ le tuần hoàn chất làm mát tiếp tục Rơ le bơm khí thứ cấp |
| F30 | 20A | Bộ điều khiển lò sưởi phụ trợ |
| F31 | 30A | Bộ điều khiển động cơ gạt nước |
| F32 | 10A | 2004-2005: Kim phun, xi lanh 1~4 Van điện từ điều khiển áp suất nạp Van điện từ bộ lọc than hoạt tính 1 Van tuần hoàn không khí tăng áp |
| F33 | 15A | 2004-2005: Bơm tăng áp hệ thống nhiên liệu |
| F33 | 7,5A/15A | 2004-2005: Van điều chỉnh áp suất nhiên liệu |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 10A | 2004-2005: Động cơ điều khiển phạm vi đèn pha bên trái Động cơ điều khiển phạm vi đèn pha bên phải2006-2007: Van điện từ bộ lọc than hoạt tính 1 Van thay đổi ống nạp biến thiên Van điều khiển trục cam 1 Van điều khiển trục cam xả 1 Bộ điều khiển quạt tản nhiệt |
| F39 | 5A | 2004-2005: Cảm biến mức dầu và nhiệt độ dầu2006-2007: Cảm biến vị trí bàn đạp phanh |
| F40 | 20A | 2004-2005: Cung cấp cho cầu chì (bảng điều khiển): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC31 (chỉ dành cho các mẫu có ắc quy trong khoang động cơ)2006-2007: Cuộn dây đánh lửa 1~4 có tầng đầu ra |
| F41 | 10A | 2004-2005: Máy đo khối lượng không khí |
| F42 | 5A/10A | 2004-2005: Rơ le bơm nhiên liệuĐồng hồ đo khối lượng không khí |
| F42 | 5A | 2006-2007: Rơ le cung cấp dòng điện cho bộ phận động cơ |
| F43 | 20A | 2004-2005: Rơ le bơm chân không (chỉ dành cho động cơ xăng có hộp số tự động) |
| F43 | 30A | 2006-2007: Cuộn dây đánh lửa 1~6 với giai đoạn đầu ra |
| F44 | 10A | 2004-2005:
Máy đo khối lượng không khí |
| F45 | 10A/15A | 2004-2005: Bộ gia nhiệt đầu dò Lambda Bộ gia nhiệt đầu dò Lambda 1 sau bộ chuyển đổi xúc tác |
| F46 | 10A | 2004-2005: Bộ gia nhiệt đầu dò Lambda 2 Bộ gia nhiệt đầu dò Lambda 1 sau bộ chuyển đổi xúc tác Bộ gia nhiệt đầu dò Lambda 2 sau bộ chuyển đổi xúc tác |
| F47 | 40A | Bộ điều khiển cung cấp trên bo mạch
Nguồn cung cấp đèn bên trái, đèn pha chính bên trái, đèn pha chiếu gần bên trái, đèn báo rẽ trái, đèn sương mù bên trái |
| F48 | 40A | Bộ điều khiển cung cấp trên bo mạch
Nguồn cung cấp đèn bên phải, đèn pha chính bên phải, đèn pha chiếu gần bên phải, đèn báo rẽ phải, đèn sương mù bên phải |
| F49 | 40A | Rơ le cung cấp điện áp đầu cuối 15 2 Nguồn cung cấp cho cầu chì (bảng điều khiển): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC47, SC49 |
| F50 | – | – |
| F51 | 40A | Rơ le bơm khí thứ cấp
Động cơ bơm khí thứ cấp |
| F51 | 50A | Bộ điều khiển thời gian phát sáng tự động |
| F52 | 40A/50A | Rơ le giảm tiếp điểm X Nguồn cung cấp cho cầu chì (bảng điều khiển): SC40, SC41, SC42, SC46 |
| F53 | 50A | 2004-2005: Nguồn cung cấp cho cầu chì (bảng điều khiển): SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45 (chỉ dành cho các mẫu xe có pin trong khoang động cơ) Nguồn cung cấp cho cầu chì (bảng điều khiển): SC32, SC33, SC34, SC35, SC36, SC37 (chỉ dành cho các mẫu xe có pin trong khoang hành lý)2006-2007: Nguồn cung cấp cho cầu chì (bảng điều khiển): SC18, SC20, SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45, SC48 và S131 |
| F54 | 50A | 2004-2005: Công tắc nhiệt quạt tản nhiệt Bộ điều khiển quạt tản nhiệt |
| SA1 | 150A/200A | Máy phát điện |
| SA2 | 80A | Bộ điều khiển trợ lực lái |
| SA3 | 80A | Bộ điều khiển quạt tản nhiệt |
| SA4 | 80A | Bộ điều chỉnh cửa sổ cầu chì đơn Nguồn cung cấp cho cầu chì: SC22, SC23, SC24, SC25, SC26, SC27 (chỉ dành cho các mẫu có pin trong khoang hành lý) |
| SA5 | 100A | Bộ điều khiển máy sưởi không khí phụ trợ |
| SA6 | 50A | Nguồn cung cấp cho cầu chì: SC12, SC13, SC14, SC15, SC16, SC17, SC44, SC45 (chỉ dành cho các mẫu có pin trong khoang hành lý) |
| SA6 | 80A | Bộ điều chỉnh cửa sổ cầu chì đơn Nguồn cung cấp cho cầu chì: SC12, SC13, SC14, SC15, SC16, SC17, SC22, SC23, SC24, SC25, SC26, SC27 (chỉ dành cho các mẫu có pin trong khoang động cơ) |
| SA7 | 50A/80A | Tùy chọn cho xe đặc biệt |

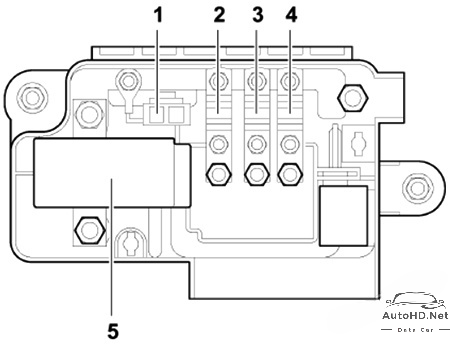

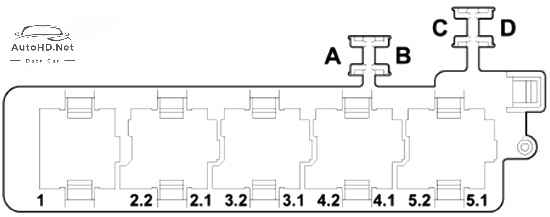

Hộp cầu chì chính
Nó nằm trong khoang hành lý (phía sau bên phải).
| Số | Ampe | Chức năng/thành phần1 |
|---|---|---|
| 1 | 5A | Đơn vị kiểm soát cung cấp trên tàu |
| 2 | 125A | Cung cấp cho hộp cầu chì chính, hộp điện tử cao, rơ le và cầu chì, hộp điện tử cao |
| 3 | 80A | Cung cấp cho hộp cầu chì chính, hộp điện tử cao, rơ le và cầu chì, hộp điện tử cao |
| 4 | 30A | 2005-2007: Bộ khuếch đại cho các mẫu xe chỉ có hệ thống âm thanh Bose 2005-2007: Nguồn cung cấp cho cầu chì trong bảng điều khiển: #12, 13, 14, 15, 16, 17, 19 2006-2007: Nguồn cung cấp cho cầu chì trong bảng điều khiển: #12, 13, 14, 15, 16, 17, 47 |
