Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi A3/S3 (8Y; 2021-2022) thế hệ thứ tư, có sẵn từ năm 2021. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi A3 và S3 2020, 2021 và 2022.
Hãy cùng tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (vị trí cầu chì).
Vị trí hộp cầu chì xe Audi A3/S3 Y8 2021-2022
Khoang hành khách

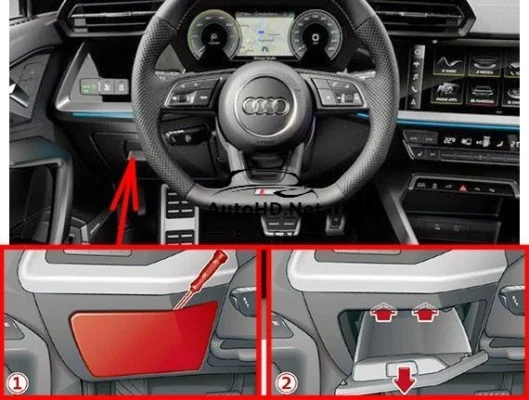

Xe tay lái bên trái: Tùy thuộc vào thiết bị của xe, cầu chì có thể nằm sau nắp (1) hoặc sau khoang chứa đồ (2) ở khu vực cột lái.

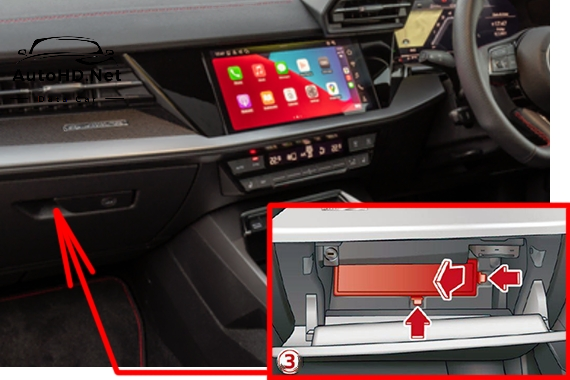

Xe tay lái bên phải: Cầu chì nằm phía sau nắp đậy trong ngăn đựng găng tay.

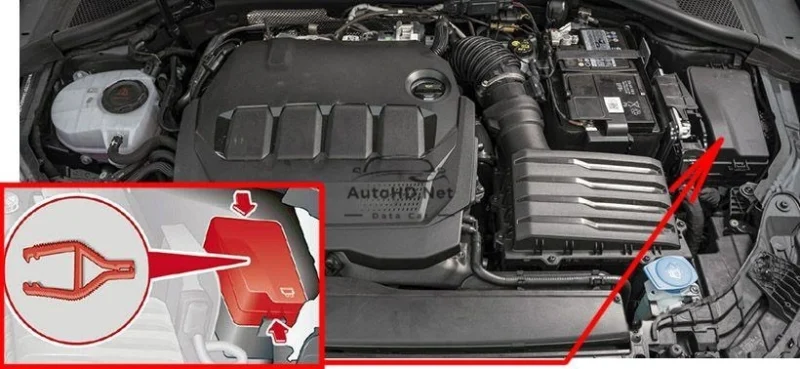

Khoang động cơ
Sơ đồ hộp cầu chì xe Audi A3/S3 (8Y; 2021-2022)

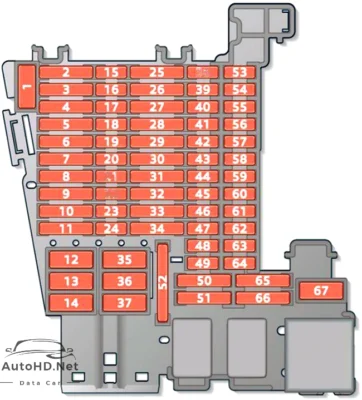

Hộp cầu chì bảng điều khiển
Chức năng hộp cầu chì trong hộp cầu chì khoang hành khách
| Số | Thiết bị, mạch bảo vệ |
|---|---|
| 3 | Móc kéo xe kéo |
| 4 | Linh kiện truyền động, xử lý khí thải |
| 5 | Cần số hộp số tự động |
| 6 | Mô-đun điều khiển hệ thống điện của xe |
| 7 | Điều khiển sưởi ghế, mô-đun điều khiển hệ thống điện |
| 8 | Mái kính toàn cảnh |
| 9 | Mô-đun điều khiển cho cửa trước bên tài xế, cửa sổ chỉnh điện bên tài xế phía sau |
| 11 | Móc kéo xe kéo |
| 12 | Mô-đun điều khiển hệ thống điện của xe |
| 13 | Mô-đun điều khiển hệ thống điện của xe |
| 14 | Hệ thống âm thanh |
| 16 | Mô-đun điều khiển túi khí |
| 17 | Xử lý khí thải |
| 18 | Khóa cột lái, truy cập tiện lợi và mô-đun điều khiển ủy quyền khởi động |
| 19 | Cụm đồng hồ, mô-đun gọi khẩn cấp |
| 20 | Hệ thống thông tin giải trí, đầu vào USB |
| 21 | Mô-đun điều khiển hệ thống hỗ trợ người lái, hệ thống camera, hỗ trợ bên hông, nắp khoang hành lý |
| 23 | Hỗ trợ thắt lưng bên hành khách phía trước |
| 24 | Mô-đun điều khiển dẫn động bốn bánh |
| 25 | Bộ căng đai an toàn phía trước bên trái |
| 26 | Mô-đun điều khiển cửa bên hành khách phía trước, cửa sổ điện bên hành khách phía sau |
| 27 | Bộ căng đai an toàn phía trước bên phải |
| 28 | Điểm ngắt khẩn cấp của pin điện áp cao |
| 29 | Móc kéo xe kéo |
| 30 | Hệ thống thông tin giải trí |
| 31 | Móc kéo xe kéo |
| 33 | Hỗ trợ thắt lưng phía trước bên tài xế |
| 35 | Mô-đun điều khiển hệ thống điện của xe |
| 36 | Hệ thống kiểm soát khí hậu quạt gió |
| 37 | Mô-đun điều khiển nắp khoang hành lý |
| 39 | Điện tử cột lái |
| 40 | Hệ thống báo động chống trộm |
| 41 | Giao diện chẩn đoán |
| 42 | Cần số hộp số tự động |
| 43 | Giám sát áp suất lốp, điều khiển hệ thống kiểm soát khí hậu, sưởi ấm phụ trợ, cảm biến nhiệt độ bên trong, rơ le sưởi ấm cửa sổ sau |
| 44 | Cảm biến hạt bụi, mô-đun điều khiển điện tử trên mái, nút phanh đỗ xe, báo động chống trộm, kết nối chẩn đoán, điều khiển phạm vi đèn pha, mô-đun điều khiển mở cửa nhà để xe, công tắc đèn, cảm biến đèn/mưa |
| 45 | Điện tử cột lái |
| 46 | Điều khiển âm lượng, màn hình trung tâm, màn hình hiển thị trên kính chắn gió |
| 47 | Kiểm soát hệ thống treo |
| 48 | Đầu vào USB |
| 52 | ổ cắm 12 volt |
| 58 | Mô-đun điều khiển hệ thống hỗ trợ người lái, camera phía trước, hỗ trợ đỗ xe |
| 59 | Hệ thống kiểm soát khí hậu, âm thanh bên ngoài, gương chiếu hậu, công tắc đèn dự phòng, bảng điều khiển trung tâm, cảm biến chất lượng không khí, rơ le ổ cắm 12 volt |
| 60 | Kết nối chẩn đoán |
| 61 | Cảm biến vị trí ly hợp, hệ thống truyền động điện, ắc quy điện áp cao |
| 64 | Hệ thống phát hiện hành khách bên hành khách, đèn cảnh báo túi khí hành khách TẮT |
| 65 | Âm thanh bên ngoài |
| 66 | Cần gạt nước cửa sổ phía sau |
| 67 | Máy sấy kính sau |

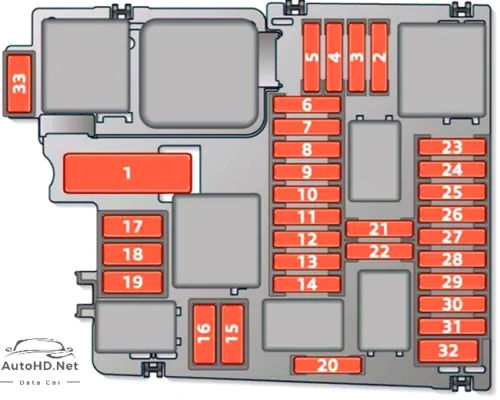

Hộp cầu chì khoang động cơ
Chức năng hộp cầu chì trong hộp cầu chì khoang động cơ
| Số | Thiết bị, mạch bảo vệ |
|---|---|
| 2 | Mô-đun điều khiển hệ thống truyền động, Kiểm soát ổn định điện tử (ESC), Hệ thống chống bó cứng phanh (ABS) |
| 3 | Linh kiện động cơ, bơm nhiên liệu, hệ thống kiểm soát khí hậu, bộ sạc điện áp cao, hệ thống truyền động điện |
| 4 | Đèn pha bên trái |
| 5 | Đèn pha bên phải |
| 7 | Làm mát chất lỏng truyền động |
| 8 | Bộ trợ lực phanh |
| 9 | Còi |
| 10 | Cần gạt nước kính chắn gió |
| 11 | Hệ thống kiểm soát khí hậu |
| 12 | Mô-đun điều khiển truyền dẫn |
| 13 | Hệ thống ổn định điện tử (ESC), Hệ thống chống bó cứng phanh (ABS) |
| 14 | Hệ thống sưởi ấm phụ trợ, bộ truyền động âm thanh |
| 15 | Hệ thống ổn định điện tử (ESC), Hệ thống chống bó cứng phanh (ABS) |
| 16 | Hộp số tự động |
| 17 | Xử lý khí thải, kiểm soát khí hậu, sưởi ấm phụ trợ |
| 18 | Kiểm soát khí hậu, sưởi ấm phụ trợ |
| 21 | Mô-đun điều khiển hệ thống truyền động |
| 22 | Khởi động động cơ |
| 23 | Mô-đun điều khiển hệ thống truyền động |
| 24 | Linh kiện động cơ, mô-đun diesel, xử lý khí thải, chẩn đoán rò rỉ nhiên liệu, cảm biến mức dầu và nhiệt độ dầu, làm mát động cơ |
| 25 | Linh kiện động cơ, xử lý khí thải |
| 26 | Linh kiện động cơ, cửa xả, chẩn đoán rò rỉ nhiên liệu, làm mát động cơ, làm mát chất lỏng truyền động, xử lý khí thải |
| 27 | Cảm biến oxy được làm nóng |
| 28 | Linh kiện động cơ |
| 29 | Bơm nhiên liệu, mô-đun điều khiển hộp số |
| 30 | Làm mát động cơ |
| 33 | Kiểm soát khí hậu, sưởi ấm phụ trợ |
