Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi A5 / S5 (2010-2016) thế hệ đầu tiên (8T/8F) sau khi được nâng cấp, sản xuất từ năm 2010 đến năm 2016. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi A5 và S5 các năm 2010, 2011, 2012, 2013, 2014, 2015 và 2016.
Hãy cùng tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Audi A5 / S5 2010-2016
Cầu chì bật lửa xì gà/ổ cắm điện trong Audi A5/S5 là cầu chì trong bảng cầu chì màu đỏ D số 1 (Ổ cắm bảng điều khiển trung tâm phía sau), số 2 (Ổ cắm bảng điều khiển trung tâm phía trước), số 3 (Ổ cắm khoang hành lý) và số 4 (Bật lửa xì gà) trong khoang hành lý (2010-2011), hoặc cầu chì số 2 (Bảng cầu chì màu nâu C) trong khoang hành lý (2013-2016).

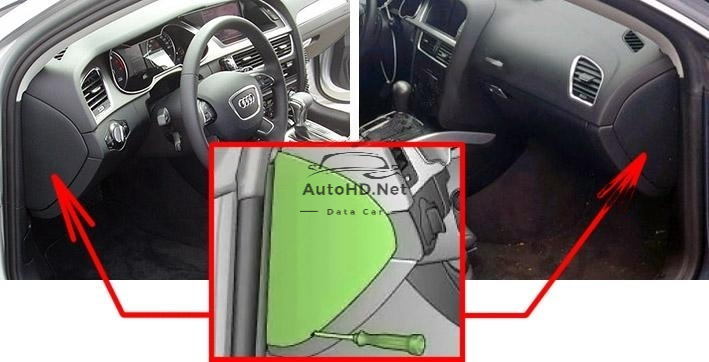

Hộp cầu chì bảng điều khiển
Có hai khối – bên phải và bên trái của bảng điều khiển.

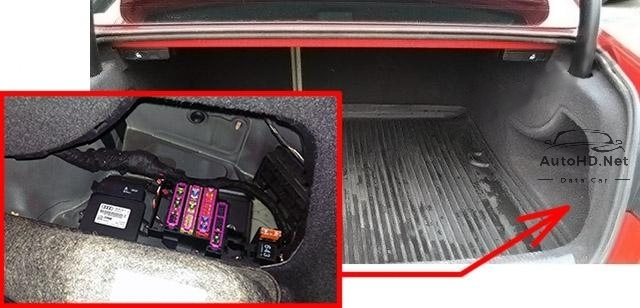

Khoang hành lý
Hộp cầu chì nằm ở bên phải cốp xe, phía sau tấm ốp trang trí.
Sơ đồ hộp cầu chì xe Audi A5 / S5 (2010-2016)

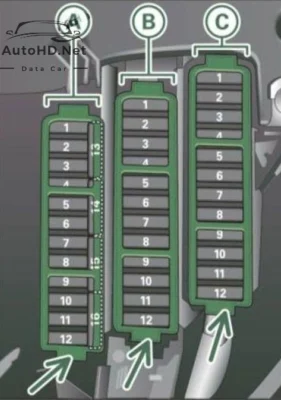

Bảng điều khiển, phía tài xế (buồng lái bên trái) 2010, 2011
Chức năng hộp cầu chì trong bảng điều khiển (phía tài xế) (2010, 2011)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng đen A | ||
| 1 | Hệ thống lái động | 5 |
| 2 | — | — |
| 3 | Homelink (Thiết bị mở cửa nhà để xe) | 5 |
| 4 | Hỗ trợ làn đường | 10 |
| 5 | Kiểm soát khí hậu | 5 |
| 6 | Điều chỉnh phạm vi đèn pha bên phải | 5 |
| 7 | Điều chỉnh phạm vi đèn pha bên trái | 5 |
| 8 | Mô-đun điều khiển hệ thống điện xe 1 | 5 |
| 9 | Kiểm soát hành trình thích ứng | 5 |
| 10 | Cổng dịch chuyển | 5 |
| 11 | Vòi phun chất lỏng rửa nóng | 5 |
| 12 | Kiểm soát khí hậu | 5 |
| 13 | Chuẩn bị điện thoại di động | 5 |
| 14 | Túi khí | 5 |
| 15 | Cực dương 15 | 25 |
| 16 | Động cơ Cực dương 15 | 40 |
| Bảng màu nâu B | ||
| 1 | Gương chiếu hậu trong xe tự động làm mờ | 5 |
| 2 | — | — |
| 3 | Bơm nhiên liệu xăng | 25 |
| 4 | Máy bơm nước phụ 3.2L FSI | 5 |
| 5 | Ghế bên trái có sưởi ấm/không có sưởi ấm ghế | 15 / 30 |
| 6 | Chương trình ổn định điện tử | 10 |
| 7 | Còi | 25 |
| 8 | Động cơ điều chỉnh cửa sổ bên trái | 30 |
| 9 | Động cơ gạt nước | 30 |
| 10 | Chương trình ổn định điện tử | 25 |
| 11 | Điều khiển cửa bên người lái theo modu le | 15 |
| 12 | Cảm biến mưa và ánh sáng | 5 |
| Bảng màu đỏ C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Hỗ trợ thắt lưng | 10 |
| 4 | Hệ thống lái động | 35 |
| 5 | — | — |
| 6 | Mô-đun điều khiển hệ thống điện xe 1 | 35 |
| 7 | Mô-đun điều khiển hệ thống điện xe 1 | 20 |
| 8 | Mô-đun điều khiển hệ thống điện xe 1 | 30 |
| 9 | Động cơ điều chỉnh cửa sổ phía sau bên trái | 7,5 |
| 10 | Mô-đun điều khiển hệ thống điện xe 1 | 30 |
| 11 | Động cơ điều chỉnh cửa sổ phía sau bên phải | 7,5 |
| 12 | Thiết bị điện, mạch bảo vệ tử tiện lợi | 5 |

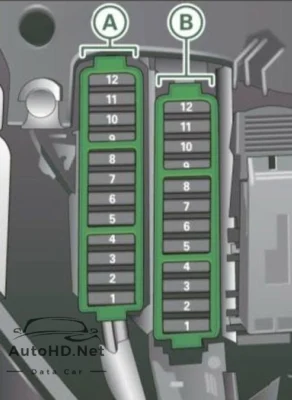

Bảng đồng hồ, buồng lái bên phải
Chức năng hộp cầu chì trong bảng điều khiển, buồng lái bên phải (2010, 2011)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng đen A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Mô-đun công tắc cột lái | 5 |
| 6 | Chương trình ổn định điện tử | 5 |
| 7 | Đầu nối chẩn đoán Cực dương 15 | 5 |
| 8 | Cổng (giao diện chẩn đoán Databus) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Bảng màu nâu B | ||
| 1 | Đầu đĩa CD/DVD | 5 |
| 2 | Mô-đun công tắc chọn ổ đĩa Audi | 5 |
| 3 | MMI/Đài phát thanh | 5 / 20 |
| 4 | Cụm đồng hồ | 5 |
| 5 | Cổng (mô-đun điều khiển cụm đồng hồ) | 5 |
| 6 | Khóa đánh lửa | 5 |
| 7 | Công tắc đèn xoay | 5 |
| 8 | Hệ thống kiểm soát khí hậu quạt gió | 40 |
| 9 | Khóa cột lái | 5 |
| 10 | Kiểm soát khí hậu | 10 |
| 11 | Đầu nối chẩn đoán Cực dương 30 | 10 |
| 12 | Mô-đun công tắc cột lái | 5 |

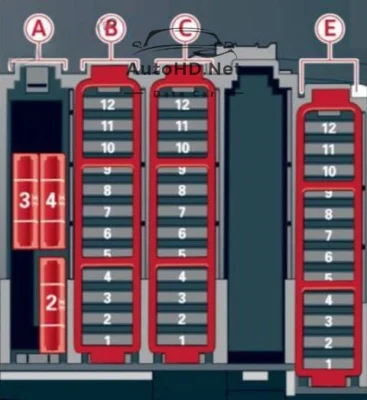

Khoang hành lý
Chức năng hộp cầu chì trong khoang hành lý (2010, 2011)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng đen B | ||
| 1 | Mô-đun điều khiển nguồn điện | 10 |
| 2 | Mô-đun điều khiển rơ-moóc | 15 |
| 3 | Mô-đun điều khiển rơ-moóc | 20 |
| 4 | Mô-đun điều khiển rơ-moóc | 20 |
| 5 | Phanh đỗ xe cơ điện | 5 |
| 6 | Kiểm soát giảm xóc điện tử | 15 |
| 7 | Phanh đỗ xe cơ điện | 30 |
| 8 | Mô-đun điều khiển hệ thống điện xe 2 | 30 |
| 9 | Quattro Thể thao | 35 |
| 10 | Mô-đun điều khiển hệ thống điện xe 2 | 30 |
| 11 | Mô-đun điều khiển hệ thống điện của xe | 20 |
| 12 | Cực dương 30 | 5 |
| Bảng màu nâu C | ||
| 1 | Mô-đun điều khiển nắp khoang hành lý, mô-đun điều khiển hệ thống điện của xe | 30 |
| 2 | Sưởi ghế trước bên phải | 15 |
| 3 | Đường dẫn bộ chuyển đổi DC DC 1 | 40 |
| 4 | Đường dẫn bộ chuyển đổi DC DC 2 | 40 |
| 5 | — | — |
| 6 | Sưởi ấm cabin phía trên bên phải | 30 |
| 7 | Phanh đỗ xe cơ điện | 30 |
| 8 | Hệ thống sưởi ghế sau | 30 |
| 9 | Mô-đun điều khiển cửa bên hành khách | 30 |
| 10 | Hệ thống sưởi ấm cabin phía trên bên trái | 30 |
| 11 | Mô-đun điều khiển cửa bên hành khách | 15 |
| 12 | — | — |
| Bảng màu đỏ D | ||
| 1 | Ổ cắm bảng điều khiển trung tâm phía sau | 15 |
| 2 | Ổ cắm bảng điều khiển trung tâm phía trước | 15 |
| 3 | Ổ cắm khoang hành lý | 15 |
| 4 | Bật lửa thuốc lá | 15 |
| 5 | V6FSI | 5 |
| 6 | Cung cấp giải trí cho hàng ghế sau | 5 |
| 7 | Hệ thống đỗ xe | 7,5 |
| 8 | — | — |
| 9 | Công tắc phanh đỗ xe cơ điện | 5 |
| 10 | Hỗ trợ bên hông Audi | 5 |
| 11 | Hệ thống sưởi ghế sau | 5 |
| 12 | Mô-đun điều khiển Cực dương 15 | 5 |
| Bảng đen E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Bộ khuếch đại DSP, radio | 30/20 |
| 4 | MMI | 7,5 |
| 5 | Chuẩn bị radio/điều hướng/điện thoại di động | 7,5 |
| 6 | Camera chiếu hậu | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |

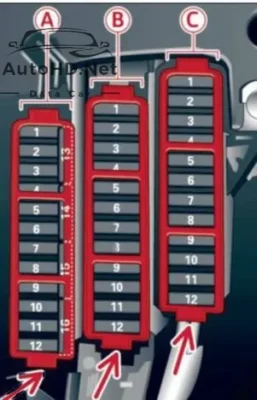

Bảng điều khiển, phía tài xế (buồng lái bên trái) 2013, 2014, 2015, 2016
Chức năng hộp cầu chì trong bảng điều khiển (phía tài xế) (2013, 2014, 2015, 2016)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng đen A | ||
| 1 | Hệ thống lái động | 5 |
| 2 | Kiểm soát ổn định điện tử (mô-đun) | 5 |
| 3 | Cảm biến áp suất hệ thống A/C, phanh đỗ xe cơ điện, Homelink, gương chiếu hậu trong xe tự động làm mờ, cảm biến chất lượng không khí/không khí bên ngoài, Kiểm soát ổn định điện tử (nút) | 5 |
| 4 | — | — |
| 5 | Bộ truyền động âm thanh | 5 |
| 6 | Kiểm soát phạm vi đèn pha/đèn pha (đèn chiếu sáng khi vào cua) | 5/7,5 |
| 7 | Đèn pha (đèn chiếu sáng góc cua) | 7,5 |
| 8 | Mô-đun điều khiển (phanh đỗ xe cơ điện, giảm xóc, quattro sport), bộ chuyển đổi DCDC | 5 |
| 9 | Kiểm soát hành trình thích ứng | 5 |
| 10 | Cảm biến cửa chuyển số/ly hợp | 5 |
| 11 | Hỗ trợ bên | 5 |
| 12 | Kiểm soát phạm vi đèn pha, hệ thống đỗ xe | 5 |
| 13 | Túi khí | 5 |
| 14 | Cần gạt nước phía sau (Allroad) | 15 |
| 15 | Cầu chì phụ (bảng điều khiển) | 10 |
| 16 | Đầu cầu chì phụ 15 (khu vực động cơ) | 40 |
| Bảng màu nâu B | ||
| 1 | — | — |
| 2 | Cảm biến đèn phanh | 5 |
| 3 | Bơm nhiên liệu | 25 |
| 4 | Cảm biến ly hợp | 5 |
| 5 | Ghế bên trái có sưởi ấm/không có thông gió ghế | 15/30 |
| 6 | Kiểm soát ổn định điện tử (điện) | 5 |
| 7 | Còi | 15 |
| 8 | Cửa trước bên trái (bộ điều chỉnh cửa sổ, khóa trung tâm, gương, công tắc, đèn) | 30 |
| 9 | Động cơ gạt nước kính chắn gió | 30 |
| 10 | Kiểm soát ổn định điện tử (van) | 25 |
| 11 | Kiểu hai cửa: bộ điều chỉnh cửa sổ sau bên trái, Kiểu bốn cửa: cửa sau bên trái (bộ điều chỉnh cửa sổ, khóa trung tâm, công tắc, đèn chiếu sáng) | 30 |
| 12 | Cảm biến mưa và ánh sáng | 5 |
| Bảng màu đỏ C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Hỗ trợ thắt lưng | 10 |
| 4 | Hệ thống lái động | 35 |
| 5 | Đèn chiếu sáng nội thất (Cabriolet) | 5 |
| 6 | Hệ thống rửa kính chắn gió, hệ thống rửa đèn pha | 35 |
| 7 | Mô-đun điều khiển hệ thống điện xe 1 | 20 |
| 8 | Mô-đun điều khiển hệ thống điện xe 1 | 30 |
| 9 | Động cơ điều chỉnh cửa sổ phía sau bên trái (Cabriolet)/cửa sổ trời | 7,5/20 |
| 10 | Mô-đun điều khiển hệ thống điện xe 1 | 30 |
| 11 | Bộ điều chỉnh cửa sổ phía sau bên phải (Động cơ che nắng Cabriolet | 7,5/20 |
| 12 | Hệ thống cảnh báo báo động chống trộm | 5 |

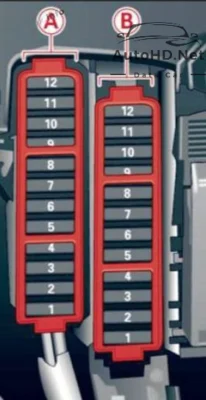

Bảng đồng hồ, buồng lái bên phải
Chức năng hộp cầu chì trong bảng điều khiển, buồng lái bên phải (2013, 2014, 2015, 2016)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng màu đen A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Mô-đun công tắc cột lái | 5 |
| 6 | — | — |
| 7 | Đầu nối chẩn đoán cực dương 15 | 5 |
| 8 | Gateway (giao diện chẩn đoán Databus) | 5 |
| 9 | Máy sưởi bổ sung | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Bảng màu nâu B | ||
| 1 | Đầu đĩa CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Đài phát thanh | 5/20 |
| 4 | Cụm đồng hồ | 5 |
| 5 | Cổng (mô-đun điều khiển cụm đồng hồ) | 5 |
| 6 | Khóa đánh lửa | 5 |
| 7 | Công tắc đèn | 5 |
| 8 | Hệ thống kiểm soát khí hậu quạt gió | 40 |
| 9 | Khóa cột lái | 5 |
| 10 | Hệ thống kiểm soát khí hậu | 10 |
| 11 | Đầu nối chẩn đoán Cực dương 30 | 10 |
| 12 | Mô-đun công tắc cột lái | 5 |

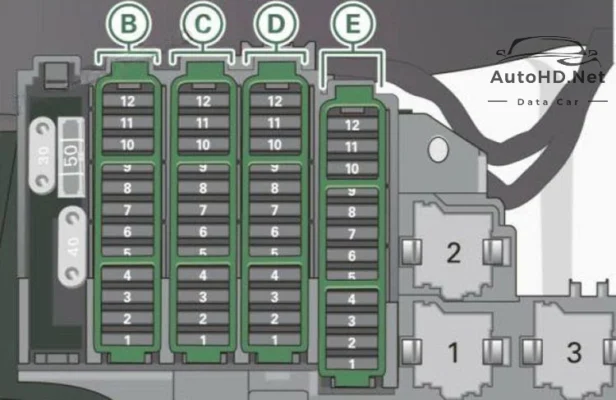

Khoang hành lý
Chức năng hộp cầu chì trong khoang hành lý (2013, 2014, 2015, 2016)
| Số | Thiết bị điện, mạch bảo vệ | Ampe [A] |
|---|---|---|
| Bảng đen A | ||
| 1 | — | 30 |
| 2 | Máy sưởi cửa sổ sau (Cabriolet) | 30 |
| 3 | Chốt mui điện (Cabriolet) | 30 |
| 4 | Hệ thống thủy lực mui trần (Cabriolet) | 50 |
| Bảng đen B | ||
| 1 | Mô-đun điều khiển nắp khoang hành lý (mọi địa hình) / Mô-đun điều khiển mui xe điện (Cabriolet) | 30/10 |
| 2 | Cánh gió sau có thể thu vào (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Phanh đỗ xe cơ điện | 5 |
| 6 | Kiểm soát giảm xóc điện tử | 15 |
| 7 | Phanh đỗ xe cơ điện | 30 |
| 8 | Đèn chiếu sáng bên ngoài phía sau | 30 |
| 9 | Quattro Thể thao | 35 |
| 10 | Đèn chiếu sáng bên ngoài phía sau | 30 |
| 11 | Khóa trung tâm | 20 |
| 12 | Cực dương 30 | 5 |
| Bảng màu nâu C | ||
| 1 | Mô-đun điều khiển nắp khoang hành lý (allroad) | 30 |
| 2 | Ổ cắm 12 volt, bật lửa thuốc lá | 20 |
| 3 | Đường dẫn bộ chuyển đổi DC DC 1 | 40 |
| 4 | Đường dẫn chuyển đổi DCDC 2, bộ khuếch đại DSP, radio | 40 |
| 5 | Hệ thống sưởi ấm cabin phía trên bên phải (Cabriolet) | 30 |
| 6 | — | — |
| 7 | Phanh đỗ xe cơ điện | 30 |
| 8 | — | — |
| 9 | Cửa trước bên phải (bộ điều chỉnh cửa sổ, khóa trung tâm, gương, công tắc, đèn chiếu sáng) | 30 |
| 10 | Hệ thống sưởi cabin phía trên bên trái (Cabriolet) | 30 |
| 11 | Mẫu xe hai cửa: bộ điều chỉnh cửa sổ phía sau bên phải, Mẫu xe bốn cửa: cửa phía sau bên phải (bộ điều chỉnh cửa sổ, khóa trung tâm, công tắc, đèn chiếu sáng) | 30 |
| 12 | Chuẩn bị điện thoại di động | 5 |
| Bảng đen E | ||
| 1 | Sưởi ghế trước bên phải | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Camera quan sát phía sau | 5 |
| 7 | Máy sưởi cửa sổ sau (allroad) | 30 |
| 8 | Giải trí hàng ghế sau | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — |
