Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi A8/S8 (D3/4E; 2008-2009) thế hệ thứ hai (D3/4E), được sản xuất từ năm 2002 đến năm 2009. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi A8 và S8 năm 2008 và 2009. Tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Audi A8/S8 (D3/4E; 2008-2009)

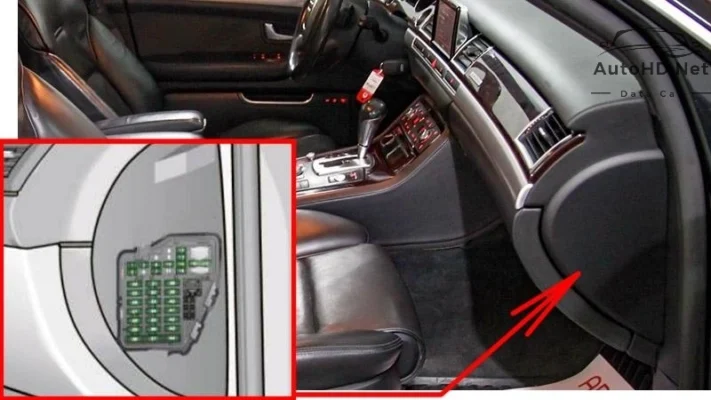

Khoang hành khách
Trong cabin, có hai khối cầu chì ở phía trước bên trái và bên phải buồng lái.

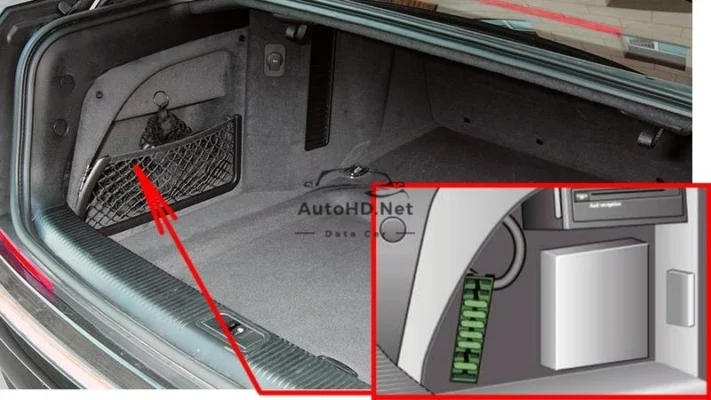

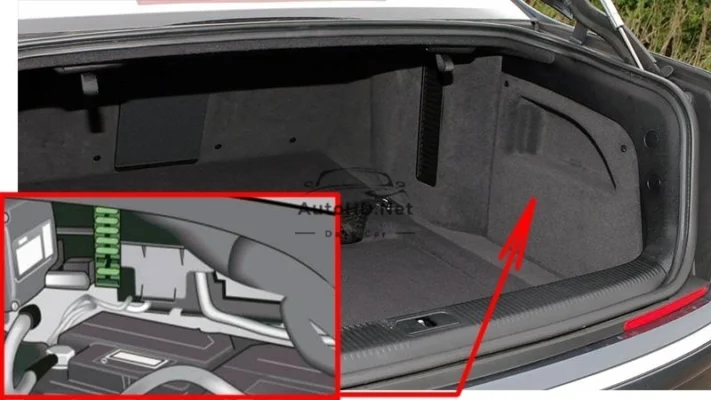

Khoang hành lý
Ngoài ra còn có hai khối cầu chì ở đây – bên trái và bên phải cốp xe.
Sơ đồ hộp cầu chì xe Audi A8/S8 (D3/4E; 2008-2009)

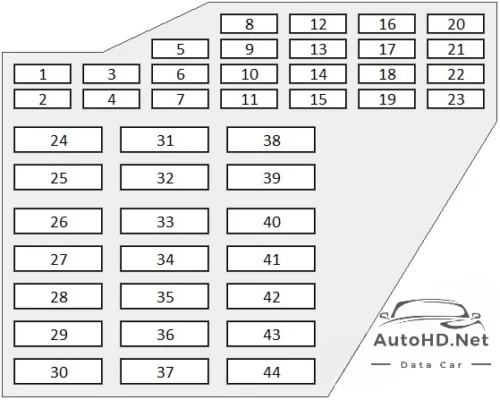

Hộp cầu chì bảng điều khiển bên trái
Phân công cầu chì ở phía bên trái bảng điều khiển
| Số | Linh kiện, mạch bảo vệ | Ampe |
|---|---|---|
| 1 | Máy mở cửa nhà để xe (HomeLink) | 5 |
| 2 | Hệ thống hỗ trợ đỗ xe | 5 |
| 3 | Hệ thống hỗ trợ đỗ xe | 5 |
| 4 | Thiết bị kiểm soát phạm vi đèn pha/kiểm soát ánh sáng | 10 |
| 5 | Cụm đồng hồ | 5 |
| 6 | Hệ thống điều khiển điện tử cột lái | 10 |
| 7 | Đầu nối chẩn đoán | 5 |
| 8 | Đầu nối chẩn đoán/cảm biến mức dầu | 5 |
| 9 | Bộ điều khiển ESP/cảm biến góc lái | 5 |
| 10 | Cụm đồng hồ | 5 |
| 11 | Hỗ trợ làn đường Audi | 10 |
| 12 | Công tắc đèn phanh | 5 |
| 13 | Điện thoại/điện thoại di động | 10 |
| 14 | Không sử dụng | |
| 15 | Mô-đun điều khiển truy cập/khởi động | 5 |
| 16 | Hệ thống RSE | 10 |
| 17 | Kiểm soát hành trình thích ứng | 5 |
| 18 | Vòi phun nước rửa nóng | 5 |
| 19 | Không sử dụng | |
| 20 | Hệ thống giám sát áp suất lốp | 5 |
| 21 | Không sử dụng | |
| 22 | Công tắc đèn phanh | 5 |
| 23 | Chuẩn bị điện thoại di động | 5 |
| 24 | Còi | 15 |
| 25 | Hệ thống gạt nước kính chắn gió | 40 |
| 26 | Không sử dụng | |
| 27 | Chương trình ổn định điện tử (ESP) | 25 |
| 28 | Không sử dụng | |
| 29 | Công tắc đèn chiếu sáng | 1 |
| 30 | Không sử dụng | |
| 31 | Nguồn điện trên bo mạch, điều khiển đèn (đèn pha bên phải) | 30 |
| 32 | Không sử dụng | |
| 33 | Máy sưởi sàn để chân phía sau bên trái | 25 |
| 34 | Không sử dụng | |
| 35 | Không sử dụng | |
| 36 | Hỗ trợ bên hông Audi | 5 |
| 37 | Máy làm mát | 15 |
| 38 | Nguồn điện trên bo mạch, điều khiển đèn (đèn pha bên trái) | 30 |
| 39 | Bộ điều khiển cửa, phía tài xế | 7,5 |
| 40 | Điều chỉnh cột lái trợ lực | 25 |
| 41 | Bộ điều khiển cửa, phía sau bên trái | 7,5 |
| 42 | Mô-đun điều khiển truy cập/khởi động | 25 |
| 43 | Ánh sáng thích ứng, bên trái | 10 |
| 44 | Ánh sáng thích ứng, bên phải | 10 |
Hộp cầu chì bảng điều khiển bên phải
Phân công cầu chì ở phía bên phải bảng điều khiển
| Số | Linh kiện, mạch bảo vệ | Ampe |
|---|---|---|
| 1 | phanh đỗ xe | 5 |
| 2 | Điều hòa không khí | 10 |
| 3 | Cổng dịch chuyển | 5 |
| 4 | Không sử dụng | |
| 5 | Kiểm soát động cơ | 15 |
| 6 | Cảm biến oxy trước bộ chuyển đổi xúc tác ba chiều | 15 |
| 7 | Cảm biến oxy phía sau bộ chuyển đổi xúc tác ba chiều | 15 |
| 8 | Điều khiển động cơ, bơm nước phụ | 10 |
| 9 | Nút điều khiển khí hậu phía trước/sau, bảng điều khiển | 5 |
| 10 | Hệ thống kiểm soát mức độ treo (Adaptive Air Suspension) | 10 |
| 11 | Cảm biến ánh sáng và mưa | 5 |
| 12 | Đơn vị hiển thị/điều khiển | 5 |
| 13 | Bộ điều khiển điện tử trên mái nhà | 10 |
| 14 | ổ đĩa CD/DVD | 5 |
| 15 | Quản lý năng lượng | 5 |
| 16 | Không sử dụng | |
| 17 | Quạt tản nhiệt điện tử | 5 |
| 18 | Nhận dạng hành khách phía trước bằng túi khí (cảm biến trọng lượng) | 5 |
| 19 | Không sử dụng | |
| 20 | Ghế có sưởi ấm/thông gió | 5 |
| 21 | Mô-đun điều khiển động cơ | 5 |
| 22 | Không sử dụng | |
| 23 | Phanh đỗ xe (công tắc) | 5 |
| 24 | Hệ thống điện xe | 10 |
| 25 | Hộp số tự động | 15 |
| 26 | Van nước điều hòa không khí bơm nước, kiểm soát khí hậu phía sau | 10 |
| 27 | Cửa sổ trời | 20 |
| 28 | Mô-đun điều khiển động cơ | 5 |
| 29 | Kim phun nhiên liệu | 15 |
| 30 | Cuộn dây đánh lửa | 30 |
| 31 | Bơm nhiên liệu, bên phải/thiết bị điện tử bơm nhiên liệu | 20/40 |
| 32 | Hộp số tự động | 5 |
| 33 | Máy sưởi sàn để chân phía sau bên phải | 25 |
| 34 | Ghế có sưởi/thông gió, phía sau | 20 |
| 35 | Ghế trước có sưởi/thông gió | 20 |
| 36 | Bật lửa thuốc lá, phía trước | 20 |
| 37 | Bật lửa thuốc lá, phía sau/ổ cắm, phía sau | 20/25 |
| 38 | Quạt làm mát phụ | 20 |
| 39 | Bộ điều khiển cửa, phía trước bên phải | 7,5 |
| 40 | Bộ trợ lực phanh | 15 |
| 41 | Bộ điều khiển cửa, phía sau bên phải | 7,5 |
| 42 | Không sử dụng | |
| 43 | Hệ thống rửa đèn pha | 30 |
| 44 | Quạt sưởi điều hòa không khí | 30 |
Hộp cầu chì khoang hành lý bên trái
Phân công cầu chì ở phía bên trái cốp xe
| Số | Linh kiện, mạch bảo vệ | Ampe |
|---|---|---|
| 1 | Không sử dụng | |
| 2 | Không sử dụng | |
| 3 | Không sử dụng | |
| 4 | Không sử dụng | |
| 5 | Mô-đun điều khiển hệ thống âm thanh kỹ thuật số | 30 |
| 6 | Điều hướng | 5 |
| 7 | Bộ dò TV | 10 |
| 8 | Camera chiếu hậu | 5 |
| 9 | Hộp thông tin liên lạc | 5 |
| 10 | Loa siêu trầm ở kệ cửa sổ phía sau (BOSE)/ Bộ khuếch đại (Bang & Olufsen) | 15/30 |
| 11 | ổ cắm | 20 |
| 12 | Không sử dụng |
Hộp cầu chì khoang hành lý bên phải
Phân công cầu chì ở bên phải cốp xe
| Số | Mô tả | Ampe |
|---|---|---|
| 1 | Không sử dụng | |
| 2 | Bơm nhiên liệu, bên trái | 20 |
| 3 | Không sử dụng | |
| 4 | Không sử dụng | |
| 5 | Mô-đun điều khiển trung tâm cho hệ thống tiện nghi (đèn bên trái) | 20 |
| 6 | Mô-đun điều khiển trung tâm cho hệ thống tiện nghi (đèn bên trái) | 10 |
| 7 | Mô-đun điều khiển trung tâm cho hệ thống tiện nghi (đóng cửa) | 20 |
| 8 | Mô-đun điều khiển phanh đỗ xe điện tử, bên trái | 30 |
| 9 | Mô-đun điều khiển phanh đỗ xe điện tử, bên phải 30 | |
| 10 | Không sử dụng | |
| 11 | Không sử dụng | |
| 12 | Không sử dụng |
