Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi A8 / S8 (D4/4H; 2011-2017) thế hệ thứ ba (D4 / 4H), được sản xuất từ năm 2011 đến năm 2017. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi A8 và S8 các năm 2011, 2012, 2013, 2014, 2015, 2016 và 2017.
Vị trí hộp cầu chì xe Audi A8 / S8 (D4/4H; 2011-2017)
Cầu chì bật lửa xì gà/ổ cắm điện trong Audi A8/S8 là cầu chì số 3 và số 6 trong khoang hành lý.

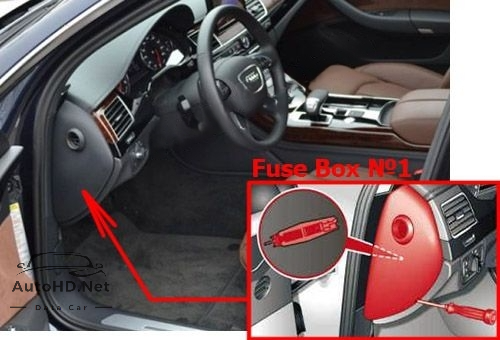

Vị trí hộp cầu chì khoang hành khách số 1 (bên trái)
Nó nằm ở phía bên trái của bảng điều khiển, phía sau nắp đậy.

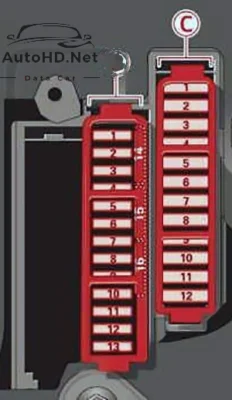

Sơ đồ hộp cầu chì khoang hành khách số 1 (bên trái)
Chức năng hộp cầu chì trong bảng điều khiển (bên trái)
| Số | Ampe [A] | Thiết bị, mạch bảo vệ |
|---|---|---|
| B1 | 5 | Công tắc điều khiển đèn pha |
| B2 | 5 | Cuộn dây khởi động khẩn cấp (nhận dạng chìa khóa) |
| B3 | 7,5 | Mô-đun điều khiển cửa sau (phía tài xế) |
| B5 | 15 | Còi |
| B6 | 7,5 | Đèn nội thất (đèn trần) |
| B8 | 7,5 | Cần gạt cột lái, điều khiển vô lăng đa chức năng, sưởi vô lăng |
| B10 | 5 | Điều chỉnh cột lái trợ lực |
| B11 | 7,5 | Mô-đun điều khiển cửa tài xế |
| B12 | 10 | Đầu nối chẩn đoán, cảm biến ánh sáng/mưa |
| B14 | 25 | Điều chỉnh cột lái trợ lực |
| B15 | 20 | Trợ lực lái, máy nén AC |
| B16 | 15 | Bộ trợ lực phanh |
| C1 | 30 | Sưởi ấm ghế trước |
| C2 | 30 | Cần gạt nước kính chắn gió |
| C3 | 30 | Đèn chiếu sáng bên ngoài phía trước |
| C4 | 20 | Mái che nắng |
| C5 | 30 | Cửa sổ chỉnh điện cho tài xế |
| C6 | 15 | Ghế lái (khí nén) |
| C7 | 20 | Cửa sổ trời toàn cảnh |
| C8 | 35 | Hệ thống lái động |
| C9 | 30 | Đèn chiếu sáng bên ngoài phía trước |
| C10 | 35 | Hệ thống rửa kính chắn gió/đèn pha |
| C11 | 30 | Cửa sổ chỉnh điện phía sau (bên tài xế) |
| C12 | 40 | Cửa sổ trời toàn cảnh |

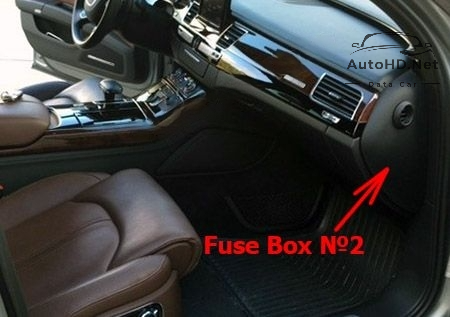

Vị trí hộp cầu chì khoang hành khách số 2 (bên phải)
Nó nằm ở phía bên phải của bảng điều khiển, phía sau nắp đậy.

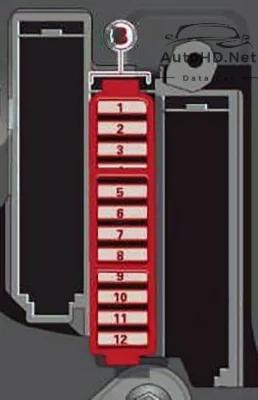

Sơ đồ hộp cầu chì khoang hành khách số 2 (bên phải)
Chức năng hộp cầu chì trong bảng điều khiển (bên phải)
| Số | Ampe [A] | Thiết bị, mạch bảo vệ |
|---|---|---|
| B1 | 5 | Hệ thống báo động chống trộm |
| B2 | 15 | Mô-đun điều khiển truyền dẫn |
| B3 | 40 | Quạt điều hòa không khí phía trước |
| B4 | 35 | Cung cấp động cơ |
| B5 | ||
| B6 | 5 | Mô-đun điều khiển động cơ |
| B7 | 7,5 | Mô-đun điều khiển cửa hành khách phía trước |
| B8 | 30 | Cửa sổ chỉnh điện cho hành khách phía trước |
| B9 | 10 | Mô-đun điều khiển ESC |
| B10 | 25 | Mô-đun điều khiển ESC |
| B11 | 30 | Cửa sổ chỉnh điện phía sau bên phải |
| B12 | 15 | Ghế hành khách phía trước (khí nén) |

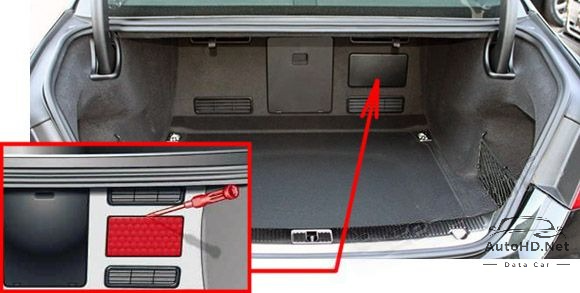

Vị trí hộp cầu chì hộp cầu chì trong khoang hành lý
Nó nằm ở phía bên phải khoang hành lý, phía sau tấm ốp trang trí.

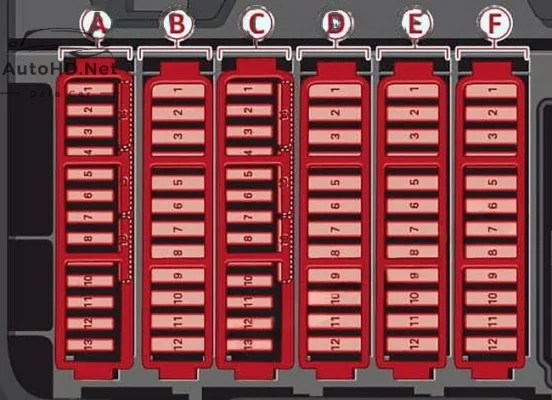

Sơ đồ hộp cầu chì trong khoang hành lý
Chức năng hộp cầu chì trong khoang hành lý
| Số | Ampe [A] | Thiết bị, mạch bảo vệ |
|---|---|---|
| A1 | 5 | nút, bộ ghi dữ liệu, đầu nối chẩn đoán, BCM-1, hệ thống chiếu sáng thích ứng |
| A2 | 5 | Cổng kết nối mạng |
| A3 | 5 | Hệ thống treo khí thích ứng |
| A4 | 5 | Hệ thống đỗ xe |
| A5 | 5 | Cần gạt cột lái |
| A6 | 5 | Cảm biến hệ thống điều khiển hệ thống treo |
| A7 | 5 | Bộ căng đai, mô-đun điều khiển túi khí |
| A8 | 5 | Vòi phun nước rửa kính có sưởi, HomeLink (bộ mở cửa nhà để xe), mô-đun điều khiển hệ thống quan sát ban đêm, bộ vi sai thể thao, máy ion hóa |
| A9 | 5 | Mô-đun điều khiển phanh đỗ xe cơ điện |
| A10 | 5 | Ghế sau có sưởi, làm mát, gương chiếu hậu bên trong |
| A11 | 5 | Hệ thống lái động |
| A12 | 5 | Cần gạt chọn, BCM-2 |
| A13 | 5 | Hỗ trợ bên hông Audi |
| A14 | 5 | Mô-đun điều khiển động cơ |
| A15 | 40 | Người khởi đầu |
| A16 | 10/5 | Đèn pha bên trái/ Hệ thống điều khiển phạm vi đèn pha |
| B1 | 25 | Bộ căng đai trái có thể đảo ngược |
| B2 | 25 | Bộ căng đai đảo ngược bên phải |
| B3 | 5 | Chẩn đoán ban đầu |
| B4 | 7,5 | Bộ chuyển đổi DC/DC |
| B5 | 7,5 | Kiểm soát hành trình thích ứng |
| B6 | 10 | Đèn pha bên phải (đèn pha có đèn thích ứng) |
| B7 | 5 | Mô-đun điều khiển ESC |
| B8 | 5 | Bộ truyền động âm thanh, mô-đun điều khiển AEM |
| B9 | 10 | Kiểm soát hành trình thích ứng |
| B10 | 5 | Mô-đun điều khiển truyền dẫn |
| B11 | 5 | Cảm biến hệ thống kiểm soát khí hậu |
| C1 | 5 | Phanh đỗ xe cơ điện |
| C2 | 5 | Cảm biến hệ thống điều khiển hệ thống treo |
| C3 | 7,5 | Mô-đun điều khiển cửa sau Riqht |
| C4 | 5 | Bể chứa mô-đun thông minh |
| C5 | 15 | Hệ thống điều khiển kiểm soát khí hậu phía trước |
| C6 | 10 | Hệ thống điều khiển kiểm soát khí hậu phía sau |
| C7 | 5 | Cổng kết nối mạng |
| C8 | 15 | Máy làm mát |
| C9 | 5 | Giao diện cho các chức năng đặc biệt |
| C10 | 5 | Bộ chuyển đổi điện thoại di động, tai nghe Bluetooth |
| C11 | 15 | Mô-đun điều khiển AEM |
| C12 | 10 | Cần gạt chọn |
| C13 | 10 | Ánh sáng xung quanh |
| C14 | 20 | Đèn chiếu sáng bên ngoài phía sau |
| C15 | 25 | Bơm nhiên liệu |
| C16 | 30 | Phanh đỗ xe cơ điện |
| Ngày 3 | 20 | Ổ cắm phía sau |
| Ngày 5 | 15 | Hệ thống treo khí thích ứng |
| Ngày 6 | 25 | ổ cắm 115-V |
| D7 | 30 | Phanh đỗ xe cơ điện |
| D8 | 25 | Hệ thống sưởi ghế sau |
| D9 | 20 | Đèn chiếu sáng bên ngoài phía sau |
| Ngày 10 | 20 | Quạt gió hệ thống kiểm soát khí hậu phía sau |
| Ngày 11 | 20 | Tấm che nắng phía sau, hỗ trợ đóng cửa, khóa khoang hành lý, mở/mở cửa không cần chìa khóa, cửa đổ nhiên liệu |
| Ngày 12 | 30 | Mô-đun điều khiển nắp khoang hành lý |
| E1 | 5 | Nút điều chỉnh ghế sau |
| E3 | 7,5 | Ghế sau bên trái (khí nén) |
| E5 | 20 | Mô-đun điều khiển móc kéo rơ moóc |
| E6 | 30 | Ghế sau bên trái |
| E7 | 30 | Ghế sau bên phải |
| E8 | 20 | Mô-đun điều khiển móc kéo rơ moóc |
| E9 | 15 | Mô-đun điều khiển móc kéo rơ moóc |
| E10 | 7,5 | Ghế sau bên phải (khí nén) |
| F1 | 30 | Máy thu thanh/bộ khuếch đại âm thanh |
| F2 | 30 | Bộ khuếch đại âm thanh |
| F3 | 10 | Giải trí hàng ghế sau, máy thu radio/bộ khuếch đại âm thanh |
| Phím F5 | 5 | Gương chiếu hậu trong xe tự động làm mờ |
| F6 | 5 | Bộ đổi đĩa DVD |
| Phím F7 | 5 | Bộ dò TV |
| F8 | 7,5 | Đơn vị/ổ đĩa MMI |
| F9 | 5 | Cụm đồng hồ, đồng hồ analog |
| F10 | 5 | Màn hình MMI |
| F11 | 7,5 | Máy thu thanh |
| F12 | 5 | Camera chiếu hậu (hỗ trợ đỗ xe), góc nhìn từ trên xuống |
