Trong bài viết này, chúng ta sẽ xem xét sơ đồ hộp cầu chì xe Audi Q7 (4M; 2016-2020) thế hệ thứ hai (4M), có sẵn từ năm 2015 đến nay. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Audi Q7 2016, 2017, 2018, 2019 và 2020.
Hãy cùng tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Audi Q7 (4M; 2016-2020)
Khoang hành khách
Trong cabin có hai khối cầu chì:

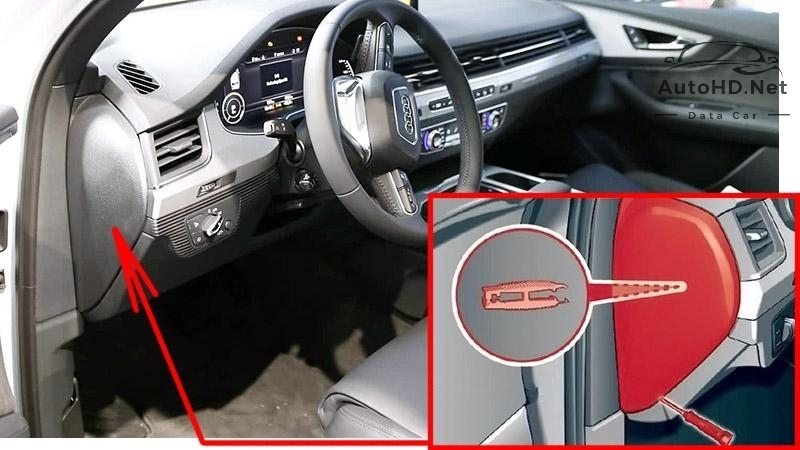

Đầu tiên là ở phía trước bên trái của buồng lái.

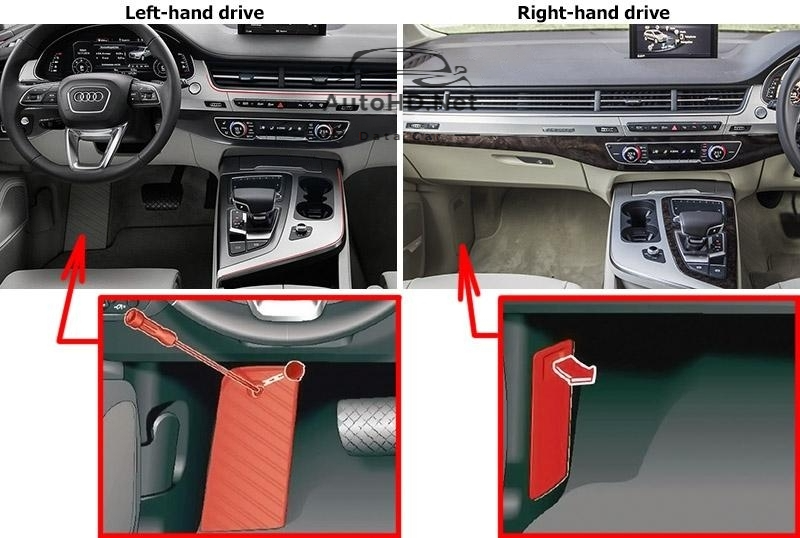

Và vị trí thứ hai nằm ở chỗ để chân của tài xế trên những xe lái bên trái, hoặc phía sau nắp chỗ để chân của hành khách phía trước trên những xe lái bên phải.
Khoang hành lý

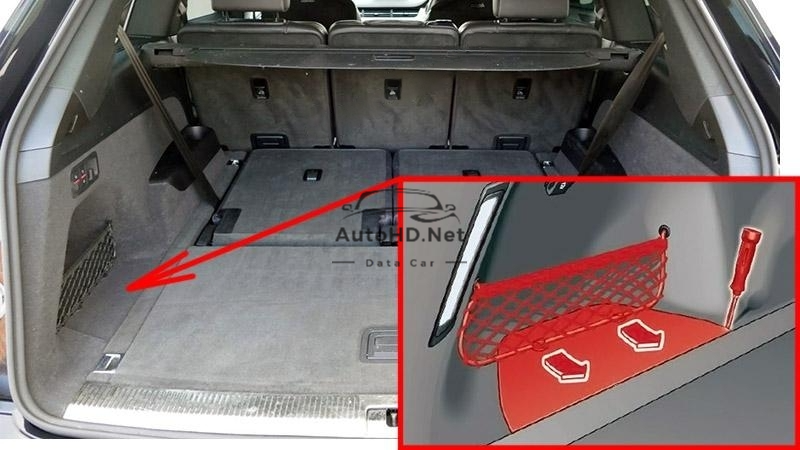

Nó nằm ở phía sau tấm sàn ở phía bên trái của khoang sau.
Sơ đồ hộp cầu chì xe Audi Q7 (4M; 2016, 2017, 2018 và 2019)
Bảng cầu chì buồng lái

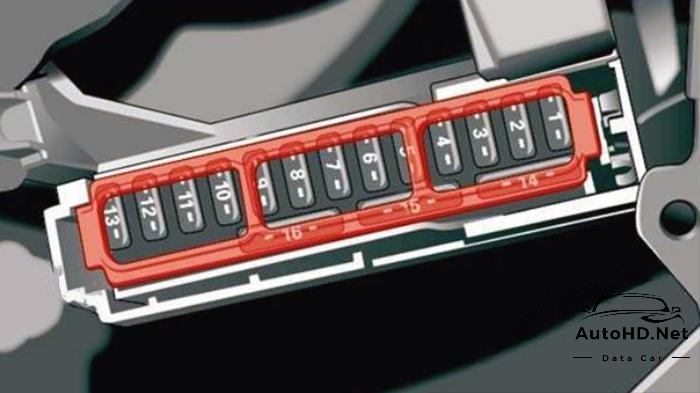

Chức năng hộp cầu chì ở phía bên trái bảng điều khiển (2016-2019)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| 2 | Điện thoại |
| 4 | Màn hình hiển thị trên kính chắn gió |
| 5 | Giao diện âm nhạc Audi, cổng sạc USB |
| 6 | Hệ thống điều khiển kiểm soát khí hậu phía trước |
| 7 | Khóa cột lái |
| 8 | Màn hình hiển thị hệ thống thông tin giải trí |
| 9 | Cụm đồng hồ |
| 10 | Đơn vị thông tin giải trí |
| 11 | 2016-2018: Công tắc đèn; 2019: Công tắc đèn, bảng công tắc |
| 12 | Điện tử cột lái |
| 14 | Hệ thống thông tin giải trí |
| 15 | Điều chỉnh cột lái trợ lực |
| 16 | Sưởi vô lăng |
Bảng cầu chì chân
Lái xe bên trái
Lái xe bên phải

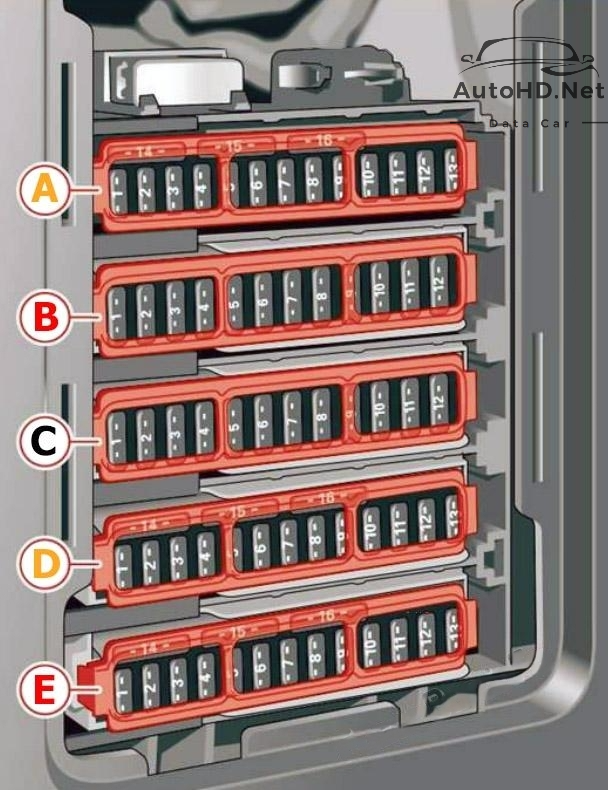

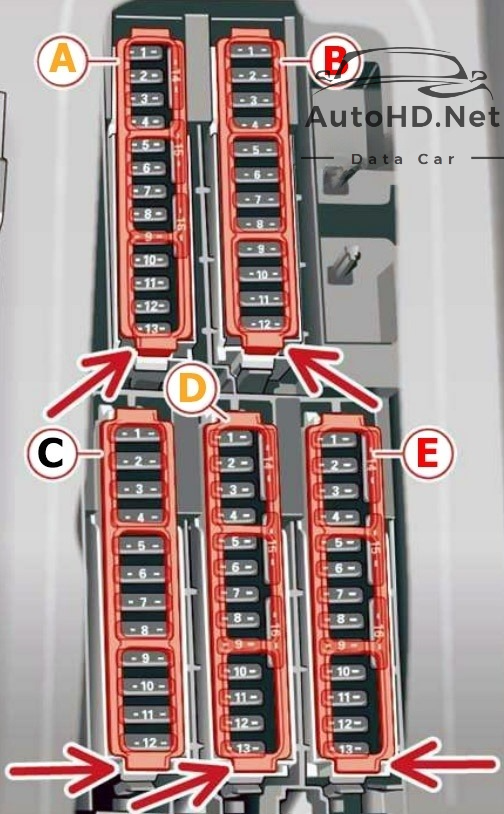

Chức năng hộp cầu chì ở chỗ để chân của tài xế/hành khách phía trước (2016-2019)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| Bảng cầu chì A (màu nâu) | |
| A2 | Cảm biến lưu lượng khí, điều chỉnh trục cam, bơm làm mát khí nạp |
| A3 | 2016-2018: Cửa xả, kim phun nhiên liệu, cửa nạp két nước; 2019: Kim phun nhiên liệu, bộ gia nhiệt vỏ trục khuỷu |
| A4 | 2016-2018: Bơm chân không, bơm nước nóng, cảm biến hạt, cảm biến biodiesel; 2019: Bơm chân không, bơm nước nóng, cửa xả, cảm biến ozone |
| A5 | Cảm biến đèn phanh |
| A6 | Van động cơ, điều chỉnh trục cam |
| A7 | 2016-2018: Cảm biến oxy nóng, cảm biến lưu lượng khí khối; 2019: Cảm biến oxy nóng |
| A8 | 2016-2018: Máy bơm nước, máy bơm cao áp, van điều chỉnh áp suất cao; 2019: Máy bơm nước |
| A9 | Máy bơm nước nóng |
| A10 | Cảm biến áp suất dầu, cảm biến nhiệt độ dầu |
| A11 | Cảm biến vị trí bàn đạp ly hợp |
| A12 | Van động cơ |
| A13 | Quạt tản nhiệt |
| A14 | Kim phun nhiên liệu |
| A15 | 2016-2018: Cuộn dây đánh lửa; 2019: Cuộn dây đánh lửa, cảm biến oxy được làm nóng |
| A16 | Bơm nhiên liệu |
| Bảng cầu chì B (màu đỏ) | |
| B1 | Cuộn dây đánh lửa |
| B2 | Van động cơ |
| B5 | Giá đỡ động cơ |
| B6 | 2016-2018: Không sử dụng; 2019: Hệ thống gọi khẩn cấp |
| B7 | Bảng điều khiển |
| B8 | Hệ thống kiểm soát khí hậu (quạt gió) |
| B10 | 2016-2018: Không sử dụng; 2019: Hệ thống lái động |
| Tấm cầu chì C (màu đen) | |
| C1 | Sưởi ấm ghế trước |
| C2 | Cần gạt nước kính chắn gió |
| C3 | Đèn pha điện tử bên trái |
| C4 | Mái kính toàn cảnh |
| C5 | Mô-đun điều khiển cửa trước bên trái |
| C6 | Ổ cắm |
| C7 | Mô-đun điều khiển cửa sau bên phải |
| C9 | Đèn pha điện tử bên phải |
| C10 | Hệ thống rửa kính chắn gió/hệ thống rửa đèn pha |
| C11 | Mô-đun điều khiển cửa sau bên trái |
| Bảng cầu chì D (màu nâu) | |
| D1 | Hệ thống thông gió ghế, hệ thống sưởi ghế, gương chiếu hậu, hệ thống kiểm soát khí hậu, hệ thống kiểm soát khí hậu phía sau |
| D2 | Cổng, hệ thống kiểm soát khí hậu |
| D3 | 2016-2018: Điều chỉnh âm thanh bộ truyền động/ống xả; 2019: Không sử dụng |
| D4 | Van sưởi truyền động |
| D5 | Khởi động động cơ |
| D8 | Hỗ trợ tầm nhìn ban đêm, HomeLink (mở cửa nhà để xe) |
| D9 | Kiểm soát hành trình thích ứng |
| D11 | Máy quay phim |
| D12 | Đèn pha LED Matrix/đèn pha LED bên phải |
| D13 | Đèn pha LED Matrix/đèn pha LED bên trái |
| D14 | Cần gạt nước cửa sổ phía sau |
| D16 | 2016-2018: Không sử dụng; 2019: Chuẩn bị giải trí cho hàng ghế sau |
| Bảng cầu chì E (màu đỏ) | |
| E1 | Hệ thống báo động chống trộm |
| E2 | Mô-đun điều khiển động cơ |
| E3 | Hỗ trợ thắt lưng |
| E4 | Cơ cấu chọn hộp số tự động |
| E5 | Còi |
| E6 | Phanh đỗ xe cơ điện |
| E7 | Mô-đun điều khiển cổng |
| E8 | Đèn trần xe bên trong |
| E10 | Mô-đun điều khiển túi khí |
| E11 | Kiểm soát ổn định điện tử (ESC) |
| E12 | Đầu nối chẩn đoán, cảm biến ánh sáng/mưa |
| E13 | Hệ thống kiểm soát khí hậu |
| E14 | Mô-đun điều khiển cửa trước bên phải |
| E15 | Máy nén A/C |
Hộp cầu chì khoang hành lý

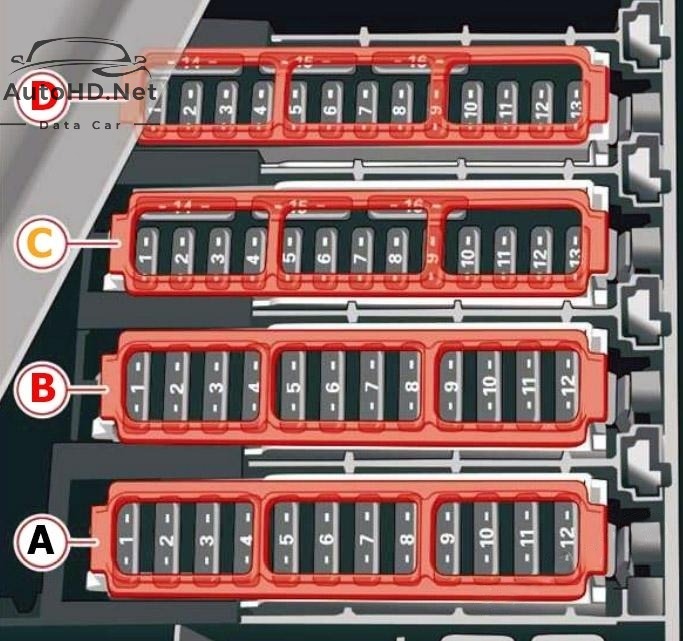

Chức năng hộp cầu chì trong cốp xe (2016-2019)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| Bảng cầu chì A (màu đen) | |
| A5 | Hệ thống treo khí nén |
| A6 | Hộp số tự động |
| A8 | Hệ thống sưởi ghế sau |
| A9 | Đèn hậu bên trái |
| A10 | Bộ căng đai an toàn bên trái |
| A11 | Hệ thống khóa trung tâm |
| A12 | Nắp khoang hành lý điện |
| Bảng cầu chì B (màu đỏ) | |
| B1 | Kiểm soát quạt gió phía sau |
| B2 | Bộ khuếch đại âm thanh |
| B3 | 2016-2018: Hệ thống sưởi AdBlue; 2019: Không sử dụng |
| B4 | Bảng điều khiển hệ thống kiểm soát khí hậu phía sau |
| B5 | Móc kéo xe kéo (đèn bên phải) |
| B7 | 2016-2018: Móc kéo xe kéo; 2019: Không sử dụng |
| B8 | Móc kéo xe kéo (đèn bên trái) |
| B9 | Móc kéo xe kéo (ổ cắm) |
| B10 | Sự khác biệt về thể thao |
| B11 | 2016-2018: Hệ thống sưởi AdBlue; 2019: Không sử dụng |
| B12 | Hàng ghế thứ ba |
| Bảng cầu chì C (màu nâu) | |
| C2 | Điện thoại |
| C3 | Hỗ trợ thắt lưng |
| C4 | Hỗ trợ bên hông Audi |
| C5 | 2016-2018: Không sử dụng; 2019: Chuẩn bị giải trí cho hàng ghế sau |
| C7 | 2016-2018: Không sử dụng; 2019: Mở/khởi động xe (NFC) |
| C8 | Mô-đun thông minh (bể chứa) |
| C9 | Đầu đĩa CD/DVD |
| C12 | HomeLink (Thiết bị mở cửa nhà để xe) |
| C13 | Camera chiếu hậu, camera ngoại vi |
| C14 | Đèn hậu bên phải |
| C16 | Bộ căng đai an toàn bên phải |
| Bảng cầu chì D (màu đỏ) | |
| D1-D16 | Không sử dụng |
Sơ đồ hộp cầu chì xe Audi Q7 (4M; 2020)
Bảng cầu chì buồng lái
Chức năng hộp cầu chì ở phía bên trái bảng điều khiển (2020)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| 2 | Hộp điện thoại Audi |
| 3 | Hệ thống kiểm soát khí hậu, hệ thống hương thơm, cảm biến hạt bụi |
| 4 | Màn hình hiển thị trên kính chắn gió |
| 5 | Giao diện âm nhạc Audi, ổ cắm USB |
| 7 | Khóa cột lái |
| 8 | Màn hình MMI phía trước |
| 9 | Cụm đồng hồ |
| 10 | Ổ đĩa MMI/DVD |
| 11 | Công tắc đèn, bảng công tắc |
| 12 | Điện tử cột lái |
| 13 | Kiểm soát âm lượng |
| 14 | Mô-đun điều khiển hệ thống thông tin giải trí MMI |
| 15 | Điều chỉnh cột lái |
| 16 | Sưởi vô lăng |
Bảng cầu chì chân
Lái xe bên trái
Lái xe bên phải
Chức năng hộp cầu chì ở chỗ để chân của tài xế/hành khách phía trước (2020)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| Bảng cầu chì A (màu nâu) | |
| A2 | Linh kiện động cơ |
| A3 | Linh kiện động cơ |
| A4 | Linh kiện động cơ |
| A5 | Cảm biến đèn phanh |
| A6 | Linh kiện động cơ |
| A7 | Linh kiện động cơ |
| A8 | Linh kiện động cơ |
| A9 | Linh kiện động cơ |
| A10 | Cảm biến áp suất dầu, cảm biến nhiệt độ dầu |
| A11 | Linh kiện động cơ |
| A12 | Linh kiện động cơ |
| A13 | Làm mát động cơ |
| A14 | Mô-đun điều khiển động cơ |
| A15 | Cảm biến động cơ |
| A16 | Bơm nhiên liệu |
| Bảng cầu chì B (màu đỏ) | |
| B1 | Cuộn dây đánh lửa |
| B3 | Sưởi ấm điện áp cao |
| B4 | Máy nén |
| B5 | Giá đỡ động cơ |
| B6 | Mô-đun điều khiển hệ thống rửa kính chắn gió |
| B7 | Bảng điều khiển |
| B8 | Hệ thống kiểm soát khí hậu quạt gió không khí trong lành |
| B9 | Mô-đun điều khiển hệ thống hỗ trợ người lái |
| B10 | Hệ thống gọi khẩn cấp |
| B11 | Khởi động động cơ, khớp nối động cơ điện |
| B12 | Đèn pha bên phải |
| Bảng cầu chì C (màu đen) | |
| C1 | Sưởi ấm ghế trước |
| C2 | Cần gạt nước kính chắn gió |
| C3 | Đèn pha điện tử bên trái |
| C4 | Mái kính toàn cảnh |
| C5 | Mô-đun điều khiển cửa trước bên trái |
| C6 | Ổ cắm |
| C7 | Mô-đun điều khiển cửa sau bên phải |
| C8 | Đèn pha bên trái |
| C9 | Đèn pha điện tử bên phải |
| C10 | Hệ thống rửa kính chắn gió/hệ thống rửa đèn pha |
| C11 | Mô-đun điều khiển cửa sau bên trái |
| C12 | Máy sưởi đỗ xe |
| Bảng cầu chì D (màu nâu) | |
| D1 | Hệ thống thông gió ghế, hệ thống điện tử ghế, gương chiếu hậu, bảng điều khiển khí hậu phía sau, đầu nối chẩn đoán |
| D2 | Mô-đun điều khiển hệ thống điện xe, mô-đun điều khiển cổng |
| D3 | Bộ truyền động âm thanh/điều chỉnh âm thanh ống xả |
| D4 | Van làm mát chất lỏng truyền động |
| D5 | Khởi động động cơ, động cơ điện |
| D8 | Hỗ trợ tầm nhìn ban đêm, ổn định chống lật chủ động |
| D9 | Hỗ trợ hành trình thích ứng, radar phía trước |
| D10 | Âm thanh bên ngoài |
| D11 | Trợ lý giao lộ, hệ thống hỗ trợ người lái |
| D12 | Đèn pha bên phải |
| D13 | Đèn pha bên trái |
| D16 | Chuẩn bị giải trí cho hàng ghế sau |
| Bảng cầu chì E (màu đỏ) | |
| E1 | Hệ thống báo động chống trộm |
| E2 | Mô-đun điều khiển động cơ |
| E3 | Điện tử ghế trước, hỗ trợ thắt lưng |
| E4 | Cần số hộp số tự động |
| E5 | Còi |
| E6 | phanh đỗ xe |
| E7 | Mô-đun điều khiển cổng (chẩn đoán) |
| E8 | Mô-đun điều khiển điện tử trên mái nhà |
| E10 | Mô-đun điều khiển túi khí |
| E11 | Hệ thống ổn định điện tử (ESC), Hệ thống chống bó cứng phanh (ABS) |
| E12 | Đầu nối chẩn đoán, cảm biến ánh sáng/mưa |
| E13 | Hệ thống kiểm soát khí hậu |
| E14 | Mô-đun điều khiển cửa trước bên phải |
| E15 | Máy nén hệ thống kiểm soát khí hậu |
Hộp cầu chì khoang hành lý
Chức năng hộp cầu chì trong cốp xe (2020)
| Số | Linh kiện, mạch bảo vệ |
|---|---|
| Bảng cầu chì A (màu đen) | |
| A5 | Hệ thống treo khí nén |
| A6 | Hộp số tự động |
| A7 | Hệ thống sưởi ghế sau, bảng điều khiển kiểm soát khí hậu phía sau |
| A8 | Điều chỉnh ghế hàng thứ ba |
| A9 | Đèn hậu bên trái |
| A10 | Bộ căng đai an toàn phía trước bên tài xế |
| A11 | Nắp khoang hành lý khóa trung tâm, cửa đổ nhiên liệu, nắp khoang hành lý |
| A12 | Mô-đun điều khiển nắp khoang hành lý |
| Bảng cầu chì B (màu đỏ) | |
| B1 | Quạt gió hệ thống kiểm soát khí hậu phía sau |
| B2 | Bộ khuếch đại âm thanh |
| B3 | Xử lý khí thải, bộ truyền động âm thanh |
| B4 | Bảng điều khiển hệ thống kiểm soát khí hậu phía sau |
| B5 | Đèn móc kéo xe kéo bên phải |
| B6 | Động cơ định vị móc kéo rơ moóc |
| B7 | Tháo móc kéo xe kéo |
| B8 | Đèn móc kéo xe kéo bên trái |
| B9 | Ổ cắm móc kéo xe kéo |
| B10 | Hệ thống vi sai thể thao dẫn động bốn bánh |
| B11 | Xử lý ống xả, điều chỉnh ghế sau bên phải |
| B12 | Bộ căng đai an toàn phía sau bên tài xế |
| Bảng cầu chì C (màu nâu) | |
| C1 | Mô-đun điều khiển hệ thống hỗ trợ người lái |
| C2 | Hộp điện thoại Audi, ăng-ten trên nóc xe |
| C3 | Điện tử ghế trước, hỗ trợ thắt lưng bên phải |
| C4 | Hỗ trợ bên |
| C5 | Chuẩn bị giải trí cho hàng ghế sau |
| C6 | Hệ thống giám sát áp suất lốp |
| C8 | Máy thu sóng radio sưởi ấm bãi đậu xe, giám sát bình nhiên liệu |
| C10 | Bộ điều chỉnh TV, trao đổi dữ liệu và mô-đun điều khiển tin học |
| C11 | Mở/khởi động xe (NFC) |
| C12 | Máy mở cửa nhà để xe |
| C13 | Camera chiếu hậu, camera ngoại vi |
| C14 | Khóa trung tâm, đèn hậu bên phải |
| C15 | Bộ căng đai an toàn phía sau bên hành khách |
| C16 | Bộ căng đai an toàn phía trước ở phía hành khách phía trước |
| Bảng cầu chì D (màu đỏ) | |
| D1 | Ổn định cuộn chủ động |
| D6 | Bộ chuyển đổi điện áp |
| D9 | Mô-đun điều khiển pin phụ |
| D15 | Mô-đun điều khiển quản lý nhiệt |
| Bảng cầu chì E (màu nâu) | |
| E7 | Sưởi ấm ghế trước |
| E9 | Xử lý khí thải |
| E10 | Hệ thống sưởi ghế sau, bảng điều khiển kiểm soát khí hậu phía sau |
| E12 | Xử lý khí thải |
