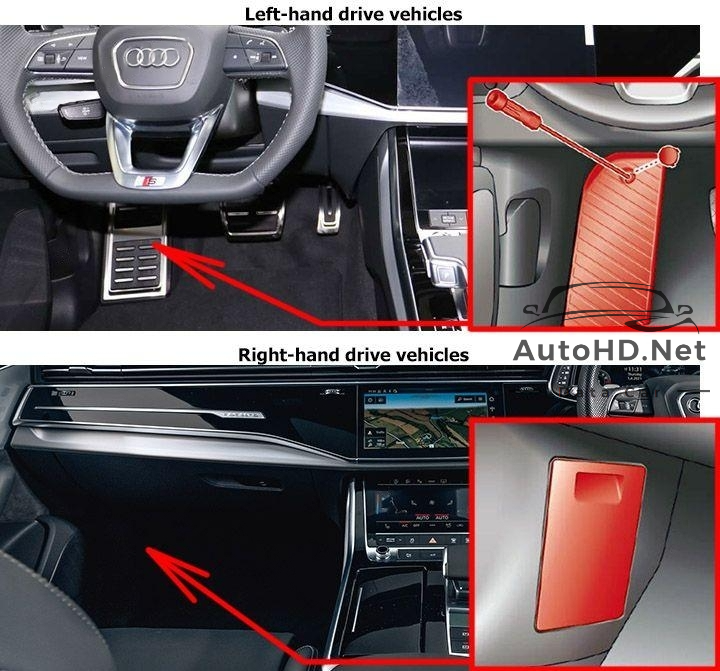

Chỗ để chân của tài xế/hành khách phía trước

Xe lái bên trái: Cầu chì nằm ở chỗ để chân bên trái, bên dưới chỗ để chân;
Xe lái bên phải: Cầu chì nằm sau nắp đậy ở chỗ để chân bên trái.

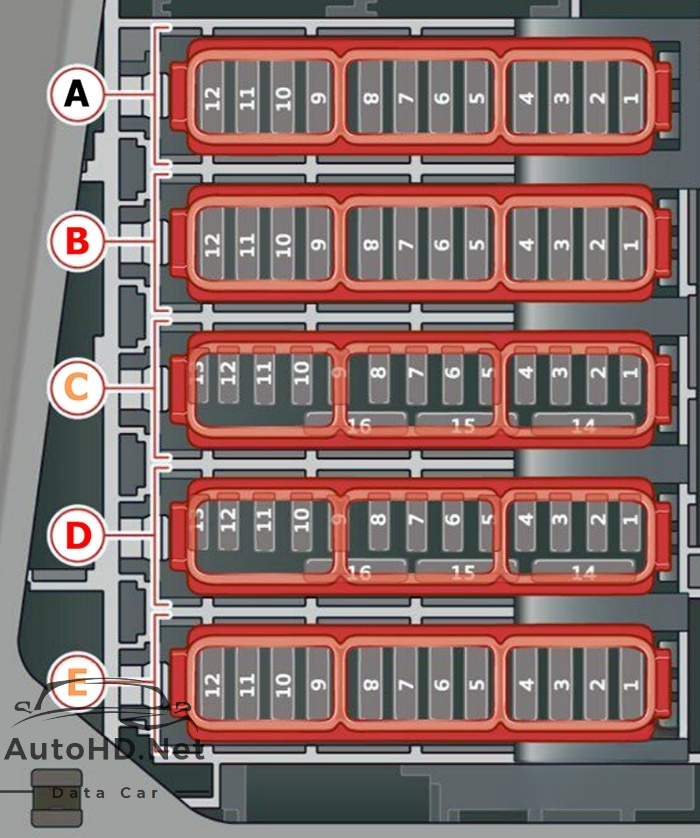

Khoang hành lý

Cầu chì nằm dưới nắp đậy trong khoang hành lý.

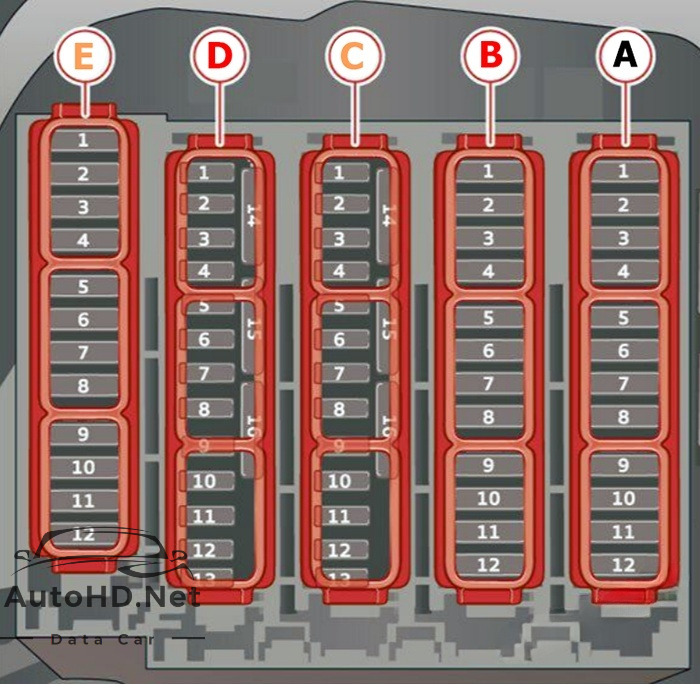

Xe hybrid cắm điện

Sơ đồ hộp cầu chì xe Audi Q7 (4M; 2021-2022)

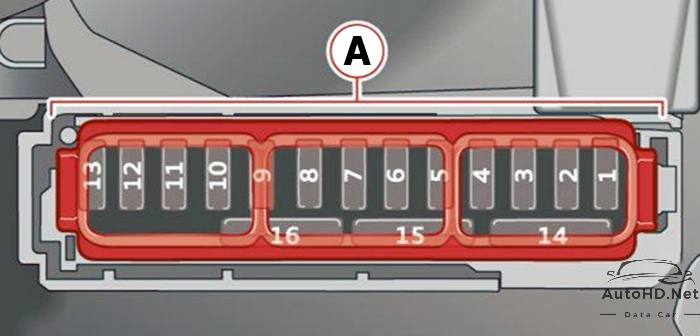

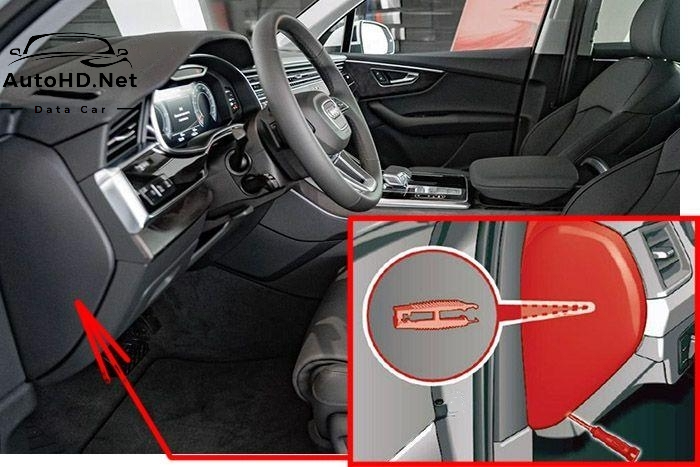

Phía lái xe của buồng lái



Chức năng hộp cầu chì ở phía lái xe của buồng lái

Số	Thiết bị, mạch bảo vệ
A2	Hộp điện thoại Audi, ăng ten ghép nối
A3	Hệ thống kiểm soát khí hậu, hệ thống hương thơm
A4	Màn hình hiển thị trên kính chắn gió
A5	Giao diện âm nhạc Audi, kết nối USB
A7	Khóa cột lái
A8	Màn hình trên/dưới
A9	Cụm đồng hồ
A10	ổ đĩa DVD
A11	Công tắc đèn, bảng công tắc
A12	Điện tử cột lái
A13	Kiểm soát âm lượng
A14	Mô-đun điều khiển hệ thống thông tin giải trí MMI
A15	Điều chỉnh cột lái
A16	Sưởi vô lăng

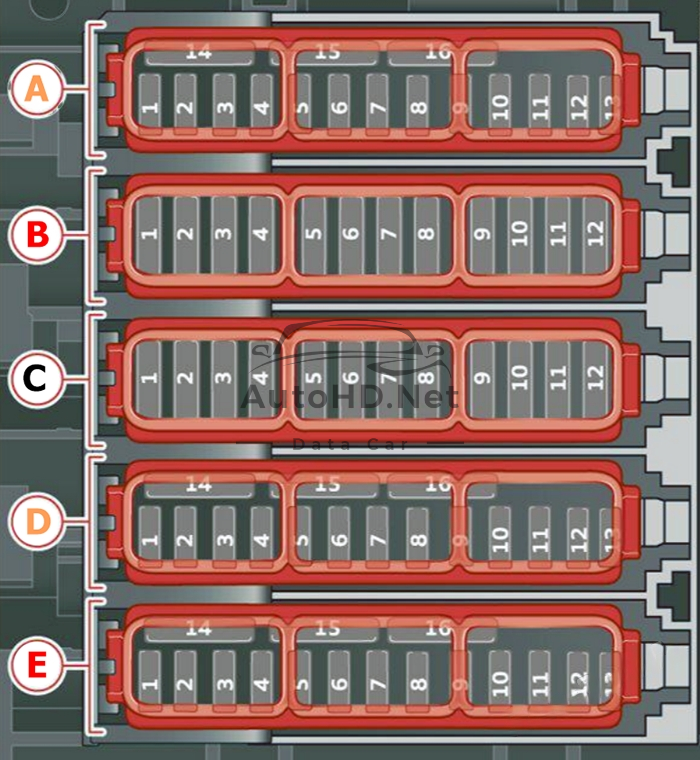

Chỗ để chân của tài xế/hành khách phía trước

Bên trái

Bên phải

Chức năng hộp cầu chì ở chỗ để chân phía trước

Số	Thiết bị, mạch bảo vệ
	Bảng cầu chì A (màu nâu)
A1	Làm nóng bộ chuyển đổi xúc tác, điều chỉnh trục cam
A2	Cảm biến lưu lượng khí, cảm biến oxy được làm nóng
A3	Hệ thống sưởi động cơ, kim phun nhiên liệu, cửa xả
A4	Bơm nước nóng, cửa xả, cảm biến NOX, cảm biến hạt, cảm biến biodiesel
A5	Cảm biến đèn phanh
A6	Van động cơ
A7	Cảm biến oxy được làm nóng, cảm biến lưu lượng khí
A8	Bơm áp suất cao, gắn động cơ
A9	Linh kiện động cơ, rơ le động cơ
A10	Cảm biến áp suất dầu, cảm biến nhiệt độ dầu
A11	Máy bơm nước làm mát 48 volt, máy phát điện khởi động 48 volt, máy phát điện khởi động 12 volt
A12	Van động cơ
A13	Làm mát động cơ
A14	Mô-đun điều khiển hệ thống truyền động
A15	Cảm biến oxy được làm nóng
A16	Bơm nhiên liệu
	Bảng cầu chì B (màu đỏ)
B1	Cuộn dây đánh lửa
B3	Máy sưởi 48 volt
B4	Máy nén điện
B5	Giá đỡ động cơ
B6	Mô-đun điều khiển hệ thống rửa kính chắn gió
B7	Bảng điều khiển
B8	Hệ thống kiểm soát khí hậu quạt gió
B9	Mô-đun điều khiển hệ thống hỗ trợ người lái
B10	Mô-đun điều khiển liên lạc và cuộc gọi khẩn cấp
B11	Khởi động động cơ, ly hợp dẫn động điện
B12	Đèn pha bên phải
	Bảng cầu chì C (màu đen)
C1	Sưởi ấm ghế trước
C2	Cần gạt nước kính chắn gió
C3	Đèn pha điện tử bên trái
C4	Mái kính toàn cảnh
C5	Mô-đun điều khiển cửa trước bên trái
C6	Ổ cắm
C7	Mô-đun điều khiển cửa sau bên phải
C8	Đèn pha bên trái
C9	Đèn pha điện tử bên phải
C10	Mô-đun điều khiển hệ thống rửa kính chắn gió/hệ thống rửa đèn pha
C11	Mô-đun điều khiển cửa sau bên trái
C12	Máy sưởi đỗ xe
	Bảng cầu chì D (màu nâu)
D1	Hệ thống thông gió ghế, Thiết bị, mạch bảo vệ điện tử ghế, gương chiếu hậu, bảng điều khiển hệ thống kiểm soát khí hậu phía sau, kết nối chẩn đoán, ăng-ten thông tin giao thông (TMC)
D2	Mô-đun điều khiển hệ thống điện xe, giao diện chẩn đoán
D3	Máy phát âm thanh
D4	Van làm mát chất lỏng truyền động
D5	Khởi động động cơ, truyền động điện
D8	Hỗ trợ tầm nhìn ban đêm, ổn định chống lật chủ động
D9	Hỗ trợ hành trình thích ứng, cảm biến bánh trước
D10	Máy phát âm thanh bên ngoài
D11	Trợ lý giao lộ, hệ thống hỗ trợ người lái
D12	Đèn pha bên phải
D13	Đèn pha bên trái
D15	Kết nối USB
D16	Chuẩn bị giải trí cho hàng ghế sau
	Bảng cầu chì E (màu đỏ)
E1	Hệ thống báo động chống trộm
E2	Mô-đun điều khiển động cơ
E3	Điện tử ghế trước, hỗ trợ thắt lưng
E4	Cần số hộp số tự động
E5	Còi
E6	phanh đỗ xe
E7	Giao diện chẩn đoán
E8	Mô-đun điều khiển điện tử trên mái nhà
E9	Máy phát điện khởi động 48 volt
E10	Mô-đun điều khiển túi khí
E11	Hệ thống ổn định điện tử (ESC), Hệ thống chống bó cứng phanh (ABS)
E12	Kết nối chẩn đoán, cảm biến ánh sáng/mưa
E13	Hệ thống kiểm soát khí hậu
E14	Mô-đun điều khiển cửa trước bên phải
E15	Máy nén hệ thống kiểm soát khí hậu
E16	Bình chứa áp suất hệ thống phanh
