Trong bài viết này, chúng ta sẽ xem xét chức năng, vị trí và sơ đồ hộp cầu chì xe Honda Accord (2013-2017) thế hệ thứ chín. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Honda Accord 2013, 2014, 2015, 2016 và 2017 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Honda Accord 2013-2017
Vị trí cầu chì bật lửa xì gà (ổ cắm điện) trong ce ô tô Honda Accord là cầu chì số 14 (Ổ cắm điện phụ kiện phía sau – Ngăn điều khiển) và số 40 (Ổ cắm điện phụ kiện – Bảng điều khiển) trong hộp cầu chì bảng điều khiển.

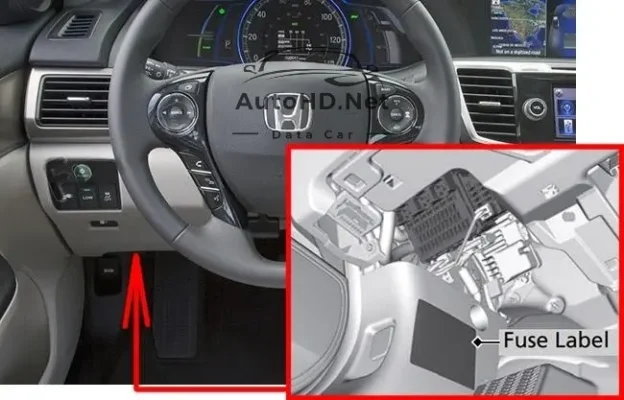

1.Khoang hành khách
Nằm bên dưới bảng điều khiển. Vị trí cầu chì được hiển thị trên nhãn ở bảng điều khiển bên.

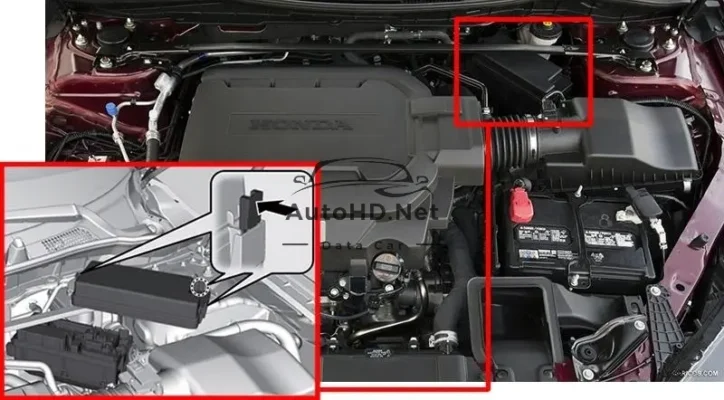

2.Khoang động cơ
Nằm gần bình chứa dầu phanh. Vị trí cầu chì được hiển thị trên nắp hộp cầu chì.

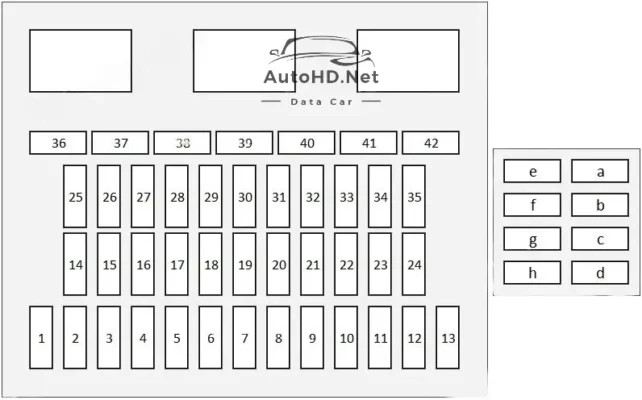

Sơ đồ hộp cầu chì xe ô tô Honda Accord 2013-2017
Khoang hành khách

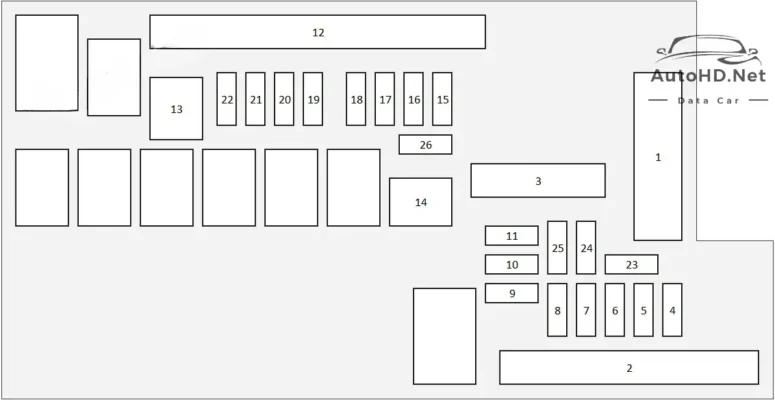

Sơ đồ hộp cầu chì xe Honda Accord 2013-2017
Khoang động cơ
Chức năng cầu chì trong khoang hành khách (2013, 2014, 2015)
| Số | Mạch được bảo vệ | Ampe |
|---|---|---|
| 1 | Điều hòa | 7,5 A |
| 2 | ĐÈN LED DRL | 7,5 A |
| 3 | — | — |
| 4 | – | – |
| 5 | Mét | 7,5 A |
| 6 | SRS | 7,5 A |
| 7 | Lựa chọn | (7,5 A) |
| 8 | CÔ SOL | 10 A |
| 9 | Bơm nhiên liệu | 20 A |
| 10 | ABS/VSA | 7,5 A |
| 11 | — | — |
| 12 | Cần gạt nước phía trước | 7,5 A |
| 13 | ACG | 15 A |
| 14 | Ổ cắm điện phụ kiện phía sau (Ngăn điều khiển) | (20 A) |
| 15 | Ghế lái ngả điện (tùy chọn) | (20 A) |
| 16 | Cửa sổ trời (tùy chọn) | (20 A) |
| 17 | Máy sưởi ghế trước (tùy chọn) | (20 A) |
| 18 | – | – |
| 19 | Mở khóa cửa bên hành khách | 10 A |
| 20 | Mở khóa cửa sau bên tài xế | 10 A |
| 21 | Khóa cửa tài xế | 10 A |
| 22 | Khóa cửa bên hành khách | 10 A |
| 23 | Mở khóa cửa tài xế | 10 A |
| 24 | SRS | 10 A |
| 25 | Chiếu sáng | 10 A |
| 26 | Khóa chìa khóa | 7,5 A |
| 27 | Đèn đỗ xe | 10 A |
| 28 | Hỗ trợ thắt lưng (tùy chọn) | (10 A) |
| 29 | Đèn pha bên phải | 10 A |
| 30 | Máy giặt | 15 A |
| 31 | SMART (tùy chọn) | (10 A) |
| 32 | Cửa sổ điện của tài xế | 20 A |
| 33 | Cửa sổ chỉnh điện phía hành khách phía trước | 20 A |
| 34 | Cửa sổ chỉnh điện phía sau bên tài xế | 20 A |
| 35 | Cửa sổ chỉnh điện phía hành khách phía sau | 20 A |
| 36 | Ghế lái chỉnh điện (tùy chọn) | (20 A) |
| 37 | PHỤ KIỆN | 7,5 A |
| 38 | — | — |
| 39 | Đèn pha bên trái | 10 A |
| 40 | Ổ cắm điện phụ kiện (Bảng điều khiển) | 20 A |
| 41 | Khóa cửa sau bên tài xế | 10 A |
| 42 | Khóa cửa | 20 A |
| a | Âm thanh (tùy chọn) | (7,5 A) |
| b | ACM (tùy chọn) | (20 A) |
| c | Máy sưởi ghế sau (tùy chọn) | (15 A) |
| d | Amp cao cấp (tùy chọn) | (20 Avàvàe |
| e | — | — |
| f | — | — |
| g | Ghế hành khách ngả điện (tùy chọn) | (20 A) |
| h | Ghế hành khách trượt điện (tùy chọn) | (20 ) |
Khoang động cơ
Chức năng cầu chì trong khoang hành khách (2013, 2014, 2015)
| Số | Mạch được bảo vệ | Ampe |
|---|---|---|
| 1 | Ắc quy | 125 A |
| 2 | EPS | 70 A |
| 2 | Hộp cầu chì chính 1 | (60 A) |
| 2 | Hộp cầu chì tùy chọn 1 | (40 A) |
| 2 | – | – |
| 2 | – | – |
| 2 | Hệ thống ABS/VSA | 40 A |
| 2 | Động cơ ABS/VSA | 30 A |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 4 | Đèn sương mù phía trước (Các mẫu xe có hệ thống mở cửa thông minh có nút KHỞI ĐỘNG/DỪNG ĐỘNG CƠ thay vì công tắc đánh lửa) | (15 A) |
| 5 | Sừng | 10 A |
| 6 | Đèn dừng | 10 A |
| 7 | FI Phụ | 15 A |
| 8 | ĐÈN LED DRL | (7,5 A) |
| 9 | Cuộn dây IG | 15 A |
| 10 | Kim phun (4 xi-lanh) | 20 A |
| 11 | Nguy hiểm | 15 A |
| 12 | Hộp cầu chì chính 2 | 60 A |
| 12 | Hộp cầu chì tùy chọn 2 | (40 A) |
| 12 | IG chính 1 | 50 A / 30 A (Các mẫu có hệ thống nhập cảnh thông minh) |
| 12 | IG Main 2 (Các mẫu có hệ thống ra vào thông minh) | 30 Một |
| 12 | Động cơ quạt phụ | 20 A (4 xi-lanh) / 30 A (6 xi-lanh) |
| 12 | Đèn pha Chùm thấp Chính | 30 A |
| 12 | Hộp cầu chì | 30 A |
| 12 | Động cơ gạt nước | 30 A |
| 12 | Động cơ quạt chính | 30 A |
| 12 | Động cơ khởi động (Các mẫu có hệ thống mở cửa thông minh) | 30 A |
| 13 | Bộ phận làm mát phía sau | 40 A |
| 14 | Động cơ sưởi ấm | 40 A |
| 15 | FI Chính | 15 A |
| 16 | Gương cửa có chức năng sưởi (Các mẫu xe có hệ thống mở cửa thông minh có nút KHỞI ĐỘNG/DỪNG ĐỘNG CƠ thay vì công tắc đánh lửa) | (10 giờ sáng) |
| 17 | Bộ ly hợp MG | 7,5 A |
| 18 | DBW | 15 A |
| 19 | Ánh sáng nhỏ | 20 A |
| 20 | Đèn nội thất | 7,5 A |
| 21 | Hỗ trợ | 10 A |
| 22 | Âm thanh | 10 A |
| 23 | Hẹn giờ quạt | 7,5 A |
| 24 | Đèn pha bên phải | 10 A |
| 25 | Đèn pha bên trái | 10 A |
| 26 | – | – |
Chức năng hộp cầu chì trong khoang động cơ (2016, 2017)
| Số | Mạch được bảo vệ | Ampe |
|---|---|---|
| 1 | Ắc quy | 125 A |
| 2 | EPS | 70 A |
| 2 | Hộp cầu chì chính 1 | (60 A) |
| 2 | Hộp cầu chì tùy chọn 1 | (40 A) |
| 2 | – | – |
| 2 | – | – |
| 2 | Hệ thống ABS/VSA | 20 A (có LKAS) / 40 A (không có LKAS) |
| 2 | Động cơ ABSA/SA | 40 A (có LKAS) / 30 A (không có LKAS) |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 3 | – | – |
| 4 | Đèn sương mù phía trước (Các mẫu xe có hệ thống mở cửa thông minh có nút KHỞI ĐỘNG/DỪNG ĐỘNG CƠ thay vì công tắc đánh lửa) | (10 A) |
| 5 | Sừng | 10 A |
| 6 | Đèn dừng | 10 A |
| 7 | FI Phụ | 15 A |
| 8 | ĐÈN LED DRL | (7,5 A) |
| 9 | Cuộn dây IG | 15 A |
| 10 | Kim phun (4 xi-lanh) / – (6 xi-lanh) | (20 A) (4 xi-lanh) / – (6 xi-lanh) |
| 11 | Nguy hiểm | 15 A |
| 12 | Hộp cầu chì chính 2 | 60 A |
| 12 | Hộp cầu chì tùy chọn 2 | (40 A) |
| 12 | IG chính 1 | 30 A (có hệ thống cửa thông minh) / 50 A (không có hệ thống cửa thông minh) |
| 12 | IG Main 2 (Các mẫu có hệ thống ra vào thông minh) | 30 A |
| 12 | – (Các mẫu không có hệ thống mở cửa thông minh) | – |
| 12 | Động cơ quạt phụ | 20 A (4 xi-lanh) / 30 A (6 xi-lanh) |
| 12 | Đèn pha Chùm thấp Chính | 30 A |
| 12 | Hộp cầu chì | 30 A |
| 12 | Động cơ gạt nước | 30 A |
| 12 | Động cơ quạt chính | 30 A |
| 12 | Động cơ khởi động (Các mẫu có hệ thống mở cửa thông minh) | 30 A |
| 12 | – (Các mẫu không có hệ thống mở cửa thông minh) | – |
| 13 | Bộ phận làm mát phía sau | 40 A |
| 14 | Động cơ sưởi ấm | 40 A |
| 15 | FI Chính | 15 A |
| 16 | Gương cửa có sưởi (4 xi-lanh) / – (6 xi-lanh) | (10 A) (4 xi-lanh) / – (6 xi-lanh) |
| 17 | Bộ ly hợp MG | 7,5 A |
| 18 | DBW | 15 A |
| 19 | Ánh sáng nhỏ | 20 A |
| 20 | Đèn nội thất | 7,5 A |
| 21 | Hỗ trợ | 10 A |
| 22 | Âm thanh | 10 A |
| 23 | Hẹn giờ quạt | 7,5 A |
| 24 | Đèn pha bên phải | 10 A |
| 25 | Đèn pha bên trái | 10 A |
| 26 | ABS/VSA ECU (có LKAS) / – (không có LKAS) | 7,5 A (có LKAS) / – (không có LKAS) |
