Trong bài viết này, chúng ta sẽ xem xét Sơ đồ hộp Cầu chì xe Honda Civic (2006-2011) thế hệ thứ tám, được sản xuất từ năm 2006 đến năm 2011. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Honda Civic các năm 2006, 2007, 2008, 2009, 2010 và 2011 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về chức năng của từng cầu chì (bố trí cầu chì).
Vị trí hộp cầu chì xe Honda Civic 2006-2011
Cầu chì bật lửa xì gà (ổ cắm điện) là cầu chì số 28 (Ổ cắm phụ kiện phía sau) và số 29 (Ổ cắm phụ kiện) trong hộp cầu chì bảng điều khiển.

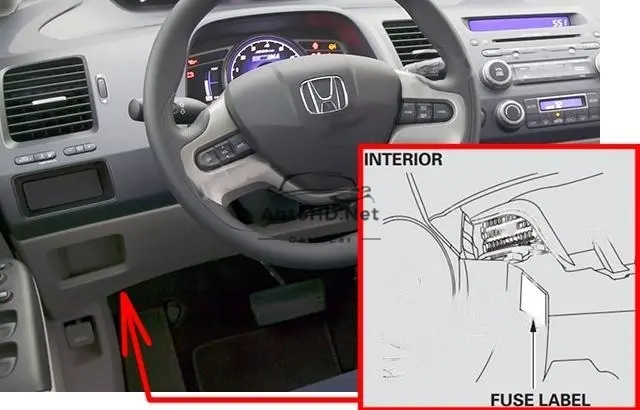

1.Khoang hành khách
Hộp cầu chì bên trong nằm bên dưới cột lái.

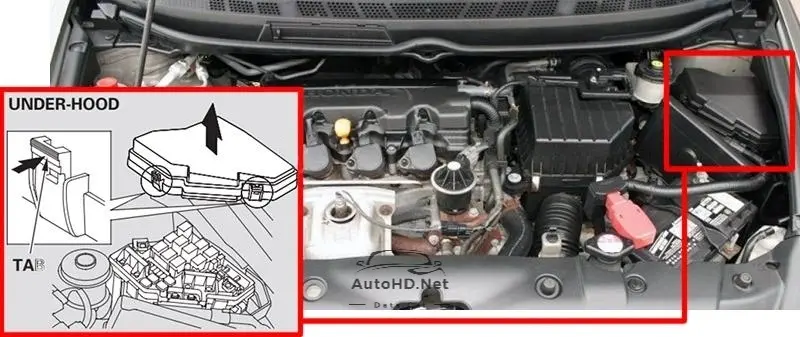

2.Khoang động cơ
Hộp cầu chì dưới nắp ca-pô nằm ở phía tài xế, bên cạnh bình chứa dầu phanh.
Sơ đồ hộp Cầu chì xe Honda Civic (2006-2011)

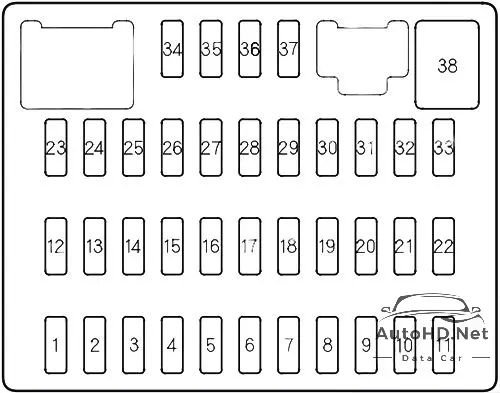

Khoang hành khách
Chức năng cầu chì trong khoang hành khách
| Số. | Ampe. | Mạch được bảo vệ |
|---|---|---|
| 1 | 7,5 A | Cửa sổ điện |
| 2 | 15 A | Bơm nhiên liệu |
| 3 | 10 A | Máy phát điện |
| 4 | 7,5 A | Đơn vị ABS |
| 5 | (15 A) | Ghế sưởi (Nếu được trang bị) |
| 6 | — | Không sử dụng |
| 7 | — | Không sử dụng |
| 8 | — | Không sử dụng |
| 9 | 7,5 A | ODS |
| 10 | 7,5 A | Công tơ mét |
| 11 | 10 A | SRS |
| 12 | 10 A | Đèn pha bên phải cao |
| 13 | 10 A | Đèn pha bên trái cao |
| 14 | 7,5 A | Nhỏ (Nội thất) |
| 15 | 7,5 A | Nhỏ (Bên ngoài) |
| 16 | 10 A | Đèn pha bên phải thấp |
| 17 | 10A | Đèn pha bên trái thấp |
| 18 | 20 A | Đèn pha cao chính |
| 19 | 15 A | Nhỏ (Chính) |
| 20 | — | Không sử dụng |
| 21 | 20 A | Đèn pha thấp chính |
| 22 | (7,5 A) | (HAC) (Nếu được trang bị) |
| 23 | (7,5 A) | STS (Nếu được trang bị) |
| 24 | (20 A) | Cửa sổ trời (Nếu được trang bị) |
| 25 | 20 A | Khóa cửa |
| 26 | 20 A | Cửa sổ điện của tài xế |
| 27 | — | Không sử dụng |
| 28 | (15 A) | Ổ cắm ACC phía sau (Nếu được trang bị) |
| 29 | 15 A | ACC |
| 30 | 20 A | Cửa sổ điện của hành khách |
| 31 | — | Không sử dụng |
| 32 | 20 A | Cửa sổ điện phía sau bên phải |
| 33 | 20 A | Cửa sổ điện phía sau bên trái |
| 34 | — | Không sử dụng |
| 35 | 7,5 A | Đài phát thanh ACC |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Đèn chạy ban ngày |
| 38 | 30 A | Gạt mưa |

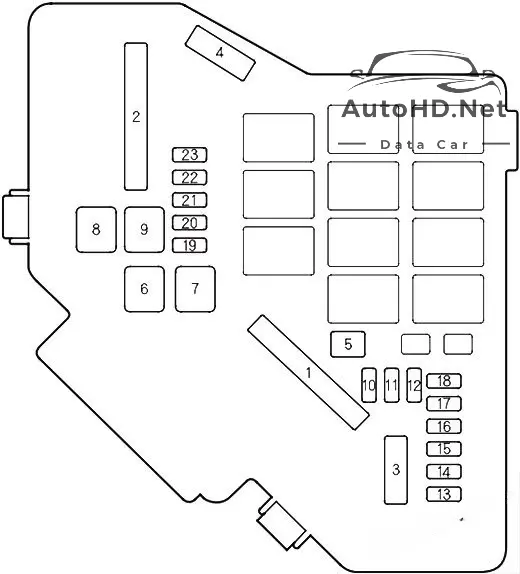

Khoang động cơ
Chức năng cầu chì trong khoang động cơ
| Số. | Ampe. | Mạch được bảo vệ |
|---|---|---|
| 1 | 100 A | Cầu chì chính |
| 1 | 70 A | EPS (mô hình US Si 2007 ) |
| 2 | 80 A | Tùy chọn chính |
| 2 | 50 A | Công tắc đánh lửa chính |
| 3 | 30 A | ABS/VSA |
| 3 | 30 A | ABS/VSA |
| 4 | 50 A | Đèn pha chính |
| 4 | 40 A | Cửa sổ điện chính |
| 5 | — | Không sử dụng |
| 6 | 20 A | Động cơ quạt phụ (Nếu được trang bị) |
| 7 | 20 A | Động cơ quạt chính (M/T) |
| 7 | 30 A | Động cơ quạt chính (A/T) |
| 8 | 30 A | Sưởi kính lái sau |
| 9 | 40 A | Quạt máy |
| 10 | 10 A | Đèn guy hiểm |
| 11 | 15 A | FI Phụ |
| 12 | 15 A | Đèn ừng và còi |
| 13 | — | Không sử dụng |
| 14 | — | Không sử dụng |
| 15 | 7,5 A | Mức dầu IGPS |
| 16 | — | Không sử dụng |
| 17 | — | Không sử dụng |
| 18 | 15 A | Cuộn dây IG |
| 19 | 15 A | FI Chính |
| 20 | 7,5 A | Bộ ly hợp MG |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Đèn nội thất |
| 23 | 10 A | Hỗ trợ |
