Trong bài viết này, chúng tôi sẽ xem xét Ford Mondeo thế hệ thứ tư (Mk5), có sẵn từ năm 2015 đến nay. Tại đây, bạn sẽ tìm thấy sơ đồ hộp cầu chì của Ford Mondeo 2015, 2016, 2017, 2018 và 2019 , tìm hiểu thông tin về vị trí của các bảng cầu chì bên trong xe và tìm hiểu về cách chỉ định từng cầu chì (bố trí cầu chì) và rơ le.
Vị trí hộp cầu chì và rơ le Ford Mondeo (Mk5; 2015-2019..)

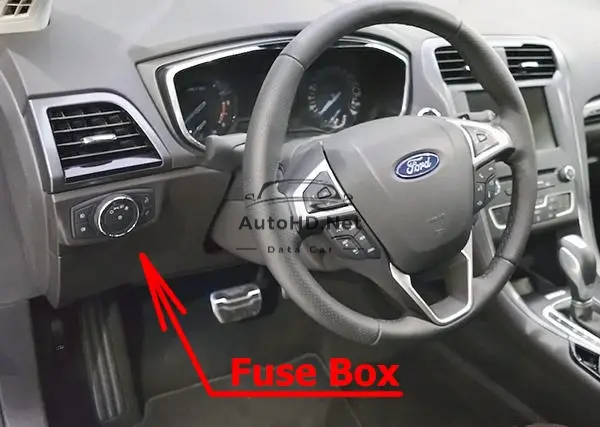

Vị trí hộp cầu chì khoang hành khách
Nó nằm phía sau tấm ốp ở bên trái cột lái.

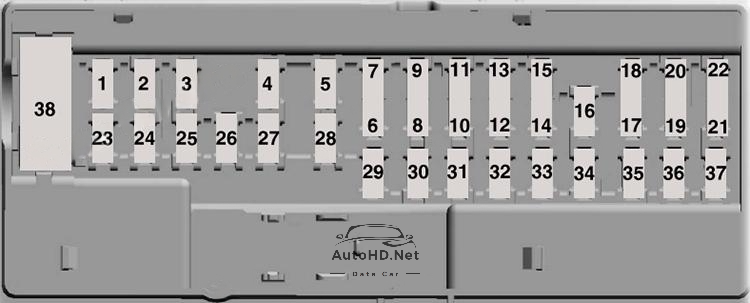

Sơ đồ hộp cầu chì khoang hành khách
Chức năng hộp cầu chì trong khoang hành khách
| Số | Ampe [A] | Linh kiện, mạch bảo vệ |
|---|---|---|
| 1 | 10A | Đèn chiếu sáng xung quanh. Đèn hộp đựng găng tay. Đèn trang điểm. Đèn trần. Đèn khoang hành lý. |
| 2 | 7,5 A | Ghế nhớ. Tựa lưng dưới ghế lái. Tấm che nắng toàn cảnh chỉnh điện (chỉ dành cho xe 5 cửa). |
| 3 | 20A | Mở khóa cửa tài xế. Mở khóa nắp bình nhiên liệu. |
| 4 | 5A | Chưa sử dụng (dự phòng). |
| 5 | 20A | Chưa sử dụng (dự phòng). |
| 6 | 10A | Chưa sử dụng (dự phòng). |
| 7 | 10A | Chưa sử dụng (dự phòng). |
| 8 | 10A | Còi báo động chống trộm. |
| 9 | 10A | Chưa sử dụng (dự phòng). |
| 10 | 5A | Mô-đun cửa sau chỉnh điện. |
| 11 | 5A | Mô-đun bảo mật kết hợp. |
| 12 | 7,5 A | Mô-đun tích hợp điều khiển phía trước (điều khiển khí hậu và radio). |
| 13 | 7,5 A | Cột vô lăng. Bảng đồng hồ. Đầu nối liên kết dữ liệu. |
| 14 | 10A | Chưa sử dụng (dự phòng). |
| 15 | 10A | Cổng liên kết dữ liệu. |
| 16 | 15A | Khóa trẻ em. Khóa mở cửa kính khoang hành lý. |
| 17 | 5A | Máy dò âm thanh chạy bằng pin dự phòng. |
| 18 | 5A | Công tắc đánh lửa. Công tắc đánh lửa nút nhấn. |
| 19 | 7,5 A | Đèn báo túi khí hành khách bị vô hiệu hóa. |
| 20 | 7,5 A | Mô-đun điều khiển đèn pha. |
| 21 | 5A | Nhiệt kế khoang hành khách. Cảm biến độ ẩm. |
| 22 | 5A | Chưa sử dụng (dự phòng). |
| 23 | 10A | Nguồn điện phụ bị trễ. |
| 24 | 20A | Khóa-mở khóa. |
| 25 | 30A | Cửa sổ cửa tài xế. Gương cửa tài xế. |
| 26 | 30A | Cửa sổ cửa hành khách phía trước. Gương cửa hành khách phía trước. |
| 27 | 30A | Cửa sổ trời. |
| 28 | 20A | Bộ khuếch đại âm thanh. |
| 29 | 30A | Cửa sổ phía sau bên tài xế. |
| 30 | 30A | Cửa sổ phía sau bên hành khách. |
| 31 | 15 A | Chưa sử dụng (dự phòng). |
| 32 | 10A | Mô-đun hệ thống định vị toàn cầu. Điều khiển bằng giọng nói (SYNC). Hiển thị thông tin và giải trí. Bộ thu sóng vô tuyến. |
| 33 | 20A | Radio. |
| 34 | 30A | Chạy/khởi động bus (cầu chì #19.20.21.22,35,36. 37, cầu dao). |
| 35 | 5A | Mô-đun điều khiển hạn chế. |
| 36 | 15 A | Gương chiếu hậu bên trong tự động làm mờ. Mô-đun ghế sau có sưởi. Mô-đun CCD. Hệ thống giữ làn đường. Đèn pha tự động. |
| 37 | 15 A | Mô-đun dẫn động bốn bánh. Vô lăng có sưởi. |
| 38 | 30A | Chưa sử dụng (dự phòng). |

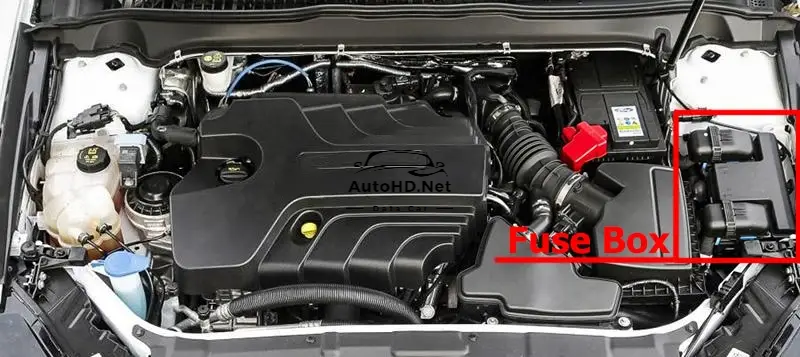

Vị trí hộp cầu chì khoang động cơ
Hộp phân phối điện nằm trong khoang động cơ.
Sơ đồ hộp cầu chì khoang động cơ
Chức năng hộp cầu chì và rơle trong hộp phân phối điện
| Số | Ampe [A] | Linh kiện, mạch bảo vệ |
|---|---|---|
| 1 | 25A | Động cơ gạt nước phía trước bên phải. |
| 2 | — | Rơ le khởi động. |
| 3 | 15 A | Cần gạt nước tự động (cảm biến mưa). Cần gạt nước phía sau. |
| 4 | — | Rơ le động cơ quạt gió. |
| 5 | 20A | Mặt sau của ổ cắm điện phụ trợ của bảng điều khiển. |
| 6 | — | Rơ le sưởi ấm phụ. |
| 7 | 20 A | Mô-đun điều khiển hệ thống truyền lực. |
| 8 | 20A | Mô-đun điều khiển hệ thống truyền lực. |
| 9 | — | Rơ le mô-đun điều khiển hệ thống truyền lực. |
| 10 | 20A | Ổ cắm điện phụ phía trước tài xế. |
| 11 | 15 A | Mô-đun điều khiển hệ thống truyền lực. |
| 12 | 15 A | Mô-đun điều khiển hệ thống truyền lực. |
| 13 | 10A | Mô-đun điều khiển hệ thống truyền lực. |
| 14 | 10A | Mô-đun điều khiển hệ thống truyền lực. |
| 15 | — | Rơ le khởi động-chạy. |
| 16 | 20A | Ổ cắm điện phụ trợ cho bảng điều khiển. |
| 17 | 20A | Ổ cắm điện phụ trợ cốp xe (chỉ dành cho xe chở khách). |
| 18 | 10A | Mô-đun điều khiển hệ thống truyền lực. |
| 19 | 10A | Hệ thống lái trợ lực. |
| 20 | 10A | Đèn pha. Công tắc đèn pha. |
| 21 | 15 A | Mô-đun điều khiển hộp số. Bơm dầu hộp số. |
| 22 | 10A | Máy điều hòa. |
| 23 | 15 A | Màn hình điểm mù. Camera quan sát phía sau. Kiểm soát hành trình thích ứng. Đèn báo cảnh báo trước va chạm. Mô-đun chất lượng điện áp. Cảm biến chất lượng không khí. |
| 24 | 10A | Chưa sử dụng (dự phòng). |
| 25 | 10A | Hệ thống chống bó cứng phanh. |
| 26 | 10A | Mô-đun điều khiển hệ thống truyền lực. |
| 27 | — | Không sử dụng. |
| 28 | 10A | Bơm rửa kính sau. |
| 29 | — | Không sử dụng. |
| 30 | — | Không sử dụng. |
| 31 | — | Không sử dụng. |
| 32 | — | Rơ le quạt làm mát. |
| 33 | — | Rơ le điều hòa không khí. |
| 34 | 15 A | Khóa cột lái điện. |
| 35 | — | Không sử dụng. |
| 36 | — | Không sử dụng. |
| 37 | — | Không sử dụng. |
| 38 | — | Rơ le quạt làm mát. |
| 39 | — | Rơ le quạt làm mát. |
| 40 | — | Không sử dụng. |
| 41 | — | Rơ le còi. |
| 42 | — | Rơ le bơm nhiên liệu. |
| 43 | — | Không sử dụng. |
| 44 | 5A | Vòi phun rửa có sưởi. |
| 45 | — | Không sử dụng. |
| 46 | 10A | Máy phát điện. |
| 47 | 10A | Công tắc bật/tắt phanh. |
| 48 | 20A | Còi. |
| 49 | 5A | Máy theo dõi lưu lượng khí. |
| 49 | 20A | Thanh đốt nhiên liệu – Diesel. |
| 50 | 10A | Quạt làm mát bộ truyền động. |
| 51 | — | Không sử dụng. |
| 52 | — | Không sử dụng. |
| 53 | 10A | Ghế chỉnh điện. |
| 54 | 5A | Máy sưởi chạy bằng nhiên liệu có điều khiển từ xa. |
| 55 | 5A | Chưa sử dụng (dự phòng). |
Hộp phân phối điện – Phía dưới
Vị trí hộp cầu chì Phía dưới
Có cầu chì nằm ở dưới cùng của hộp cầu chì.
Để tiếp cận, hãy thực hiện như sau:
1) Nhả hai chốt nằm ở cả hai bên hộp cầu chì.
2) Nâng mặt trong của hộp cầu chì lên khỏi giá đỡ.
3) Di chuyển hộp cầu chì về phía giữa khoang động cơ.
4) Xoay mặt ngoài của hộp cầu chì để tiếp cận mặt dưới.
Sơ đồ hộp cầu chì
Chức năng hộp cầu chì trong hộp phân phối điện (Phía dưới)
| Số | Ampe [A] | Linh kiện, mạch bảo vệ |
|---|---|---|
| 56 | — | Không sử dụng. |
| 57 | 20A | Máy phun hơi dầu diesel. |
| 58 | 30A | Bơm nhiên liệu. |
| 59 | 30A/40A | Quạt làm mát (30A). Quạt làm mát (40A – DW10F và 2.0L GTDI AU). |
| 60 | 30A/40A | Quạt làm mát (30A). Quạt làm mát (40A – DW10F và 2.0L GTDI AU). |
| 61 | 40A | Tấm sưởi kính chắn gió bên trái. |
| 62 | 50A | Mô-đun điều khiển thân xe. |
| 63 | 25A/30A | Quạt làm mát (25A). Quạt làm mát (30A – DW10F và 2.0L GTDI AU). |
| 64 | 30A | Máy sưởi phụ trợ. |
| 65 | 20A | Ghế trước có sưởi. |
| 66 | 40A | Tấm sưởi kính chắn gió bên phải. |
| 67 | 50A | Mô-đun điều khiển thân xe. |
| 68 | 40A | Cửa sổ sau có chức năng sưởi ấm. |
| 69 | 30A | Hệ thống chống bó cứng phanh. |
| 70 | 30A | Ghế hành khách. |
| 71 | 60A | Máy sưởi phụ trợ. |
| 72 | 30A | Mái nhà hình mặt trăng. |
| 73 | 20A | Ghế sau có sưởi. |
| 74 | 30A | Mô-đun ghế lái. |
| 75 | 30A | Máy sưởi phụ trợ. |
| 76 | 20A | Bơm dầu truyền động. |
| 77 | 30A | Mô-đun ghế điều khiển khí hậu. |
| 78 | 40A | Mô-đun kéo rơ-moóc. |
| 79 | 40A | Động cơ quạt gió. |
| 80 | 30A | Mô-đun khoang hành lý chỉnh điện. |
| 81 | 40A | Bộ biến tần 220 volt. |
| 82 | 60A | Bơm hệ thống chống bó cứng phanh. |
| 83 | 25A | Động cơ gạt nước phía trước bên phải. |
| 84 | 30A | Cuộn dây khởi động. |
| 85 | 20A | Lò sưởi đốt nhiên liệu. |
